Allegretto Stereo 101
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1971–1973
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 28361
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 21
- Semiconductors
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-130; 220-240 Volt
- Loudspeaker
- - This model requires external speaker(s). / Ø 12.5 cm = 4.9 inch
- Power out
- 14 W (20 W max.)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Allegretto Stereo 101 - Telefunken Deutschland TFK,
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 480 x 110 x 210 mm / 18.9 x 4.3 x 8.3 inch
- Notes
-
Stereo-Steuergerät 101.
NF-Verstärker mit 2 Endstufen je 7 W (Sinus). Zwei Lautsprecherboxen (260×195×105 mm, 3,1 kg) im Lieferumfang.

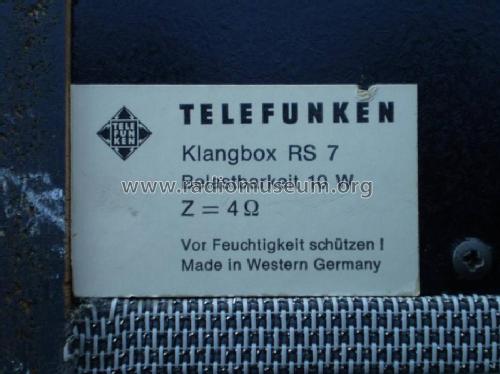

Gehäuse: Nussbaum-Dekor hell matt oder perlweiss lackiert. Die Lautsprecher tragen die Bezeichnung Klangbox RS 7. In jeder Box befindet sich ein Breitbandlautsprecher. Das Steuergerät weist zwei Besonderheiten auf:
1) Die gedrückte(n) Taste(n) sind beleuchtet.
2) Die AM- und die FM-Skalen sind getrennt beleuchtet.
- Net weight (2.2 lb = 1 kg)
- 5.8 kg / 12 lb 12.4 oz (12.775 lb)
- Price in first year of sale
- 498.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1971/1972
- Literature/Schematics (1)

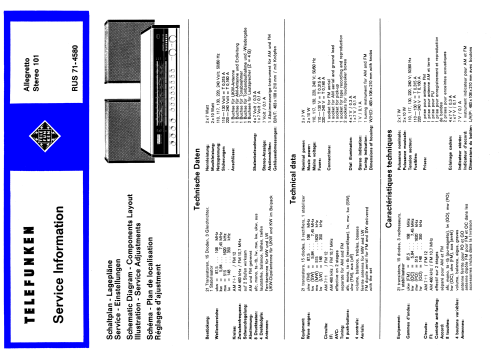

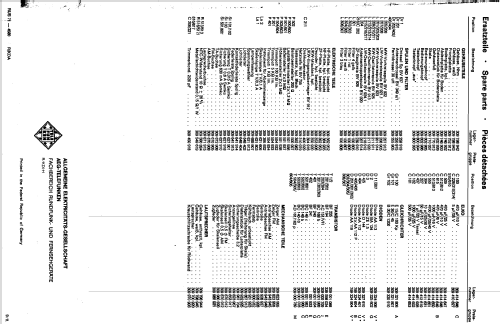

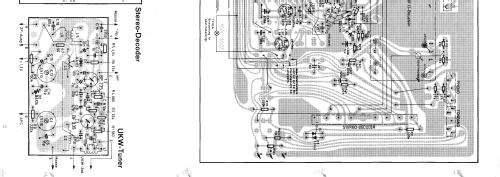

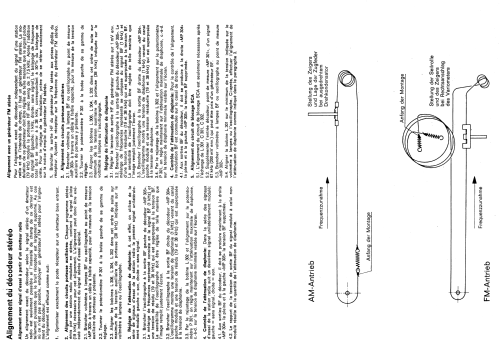

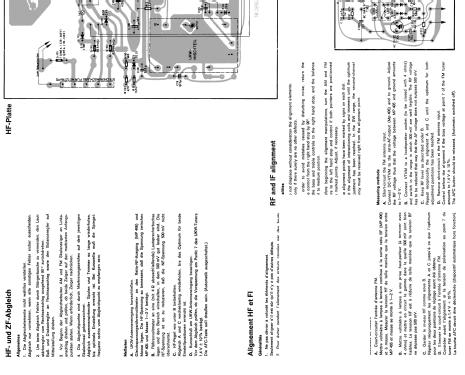

- -- Original-techn. papers.
