Bajazzo compact 201

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1975–1977

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 92971

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 18

• Semiconductors
• BF414 BF441 BF256 TBA570 BC238 TBA810 BC308 BD135 2SC644 2SC828 2SC564 SMV709 BZ102/1V4 1N4148 AA112 AA139 BZY85 B20C375 B20C500

• Main principle
• Superhet with RF-stage; ZF/IF 460/10700 kHz

• Tuned circuits
• 5 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / D: 6 x 1.5 or Pb: 1 x 8 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 1.8 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Bajazzo compact 201 - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 382 x 224 x 81 mm / 15 x 8.8 x 3.2 inch

• Notes

• ICs: 2.

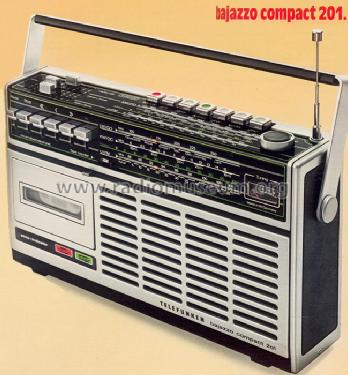

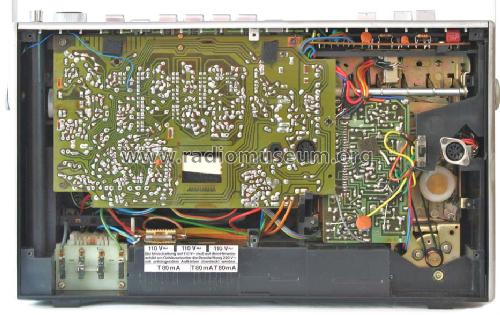

  Telefunken Radio-Recorder Bajazzo Compact 201.
  Luxemburg-Taste; Mikrofon mit Fernbedienung im Lieferumfang.
  FM- und AM-ZF mit jeweils einem Keramik- bzw. Piezofilter.
  Abstimmanzeige mit Instrument.

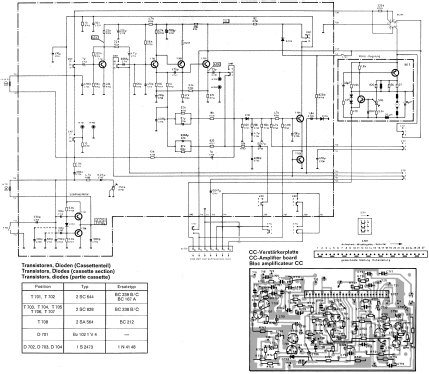

  Cassettenteil:
  Aussteuerungsautomatik, automatische Umschaltung bei Einlegen von CrO₂ Cassetten. Rastbarer Vor- Rücklauf, automatische Endabschaltung bei Aufnahme- und Wiedergabe.

  Ausgangsleistung:
  1,8 W bei Batteriebetrieb:
  7 W bei Netzbetrieb (Musik)

  Ladeeinrichtung zur Nachladung des eingelegten Spezial-Batteriesatzes oder eines einsetzbaren Dryfit-PC-Akku 4Gx3S/8V 2,6Ah (Sonnenschein).

  Jeder Halbleitertyp ist einmal gelistet.

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Source of data
• Handbuch VDRG 1975/1976

• Mentioned in
• Handbuch VDRG 1976/1977

• Literature/Schematics (1)
• Funk-Technik (FT) (5/1975, S. 93, 96, 97, 100, 101, 104 / Beschreibung, Teilschema)

• Literature/Schematics (2)
• -- Original-techn. papers.
