- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1969/1970
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 154226

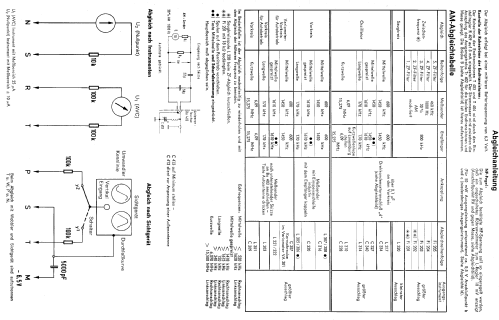

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 11
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s); Export model
- Tuned circuits
- 7 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, 2 Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1.5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 4 inch = 10.2 cm
- Power out
- 3 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Bajazzo de luxe 205 - Telefunken Deutschland TFK,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 13 x 7.5 x 3.6 inch / 330 x 191 x 91 mm
- Notes
-
Telefunken Bajazzo de Luxe 205.
Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie; Ausgangsleistung bei Autobetrieb: 5 W. Netzbetrieb mit zusätzlichem Netzteil möglich.
Diese Radios wurden neben anderen Varianten sowohl in "Holzdesign" aus auch in "Echtholz" gebaut.
- Author
- Model page created by Ashis Mukerjea. See "Data change" for further contributors.
