- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1970/1971
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 28182

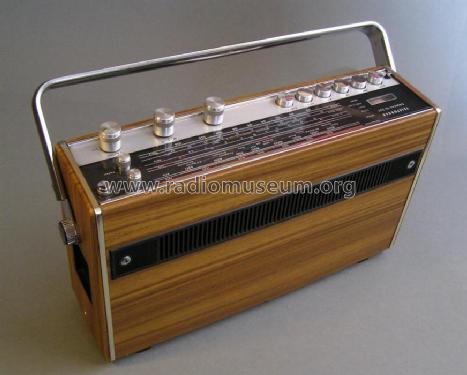

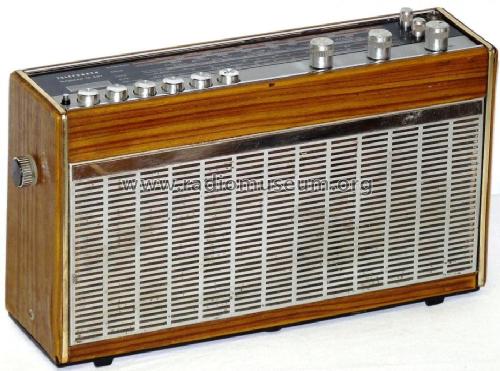

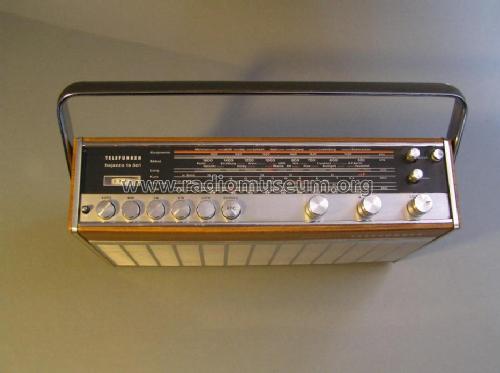

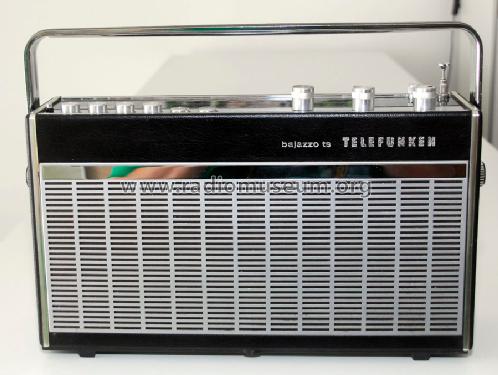

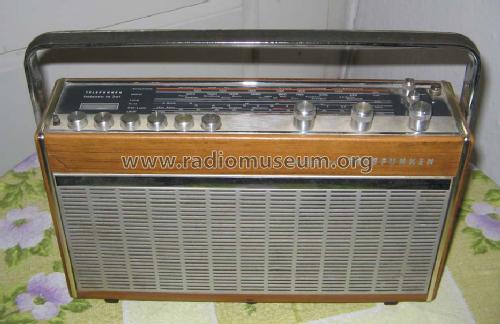

Bajazzo TS301 2.jpg

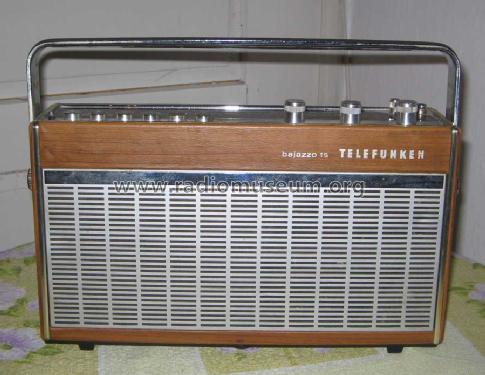

Bajazzo TS301 1.jpg
Lautsprecher zur besseren Ansicht ausgebaut

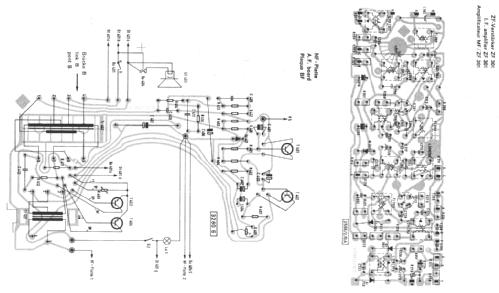

Ansicht der NF-Stufe
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 11
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (unknown quality)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: bajazzo TS301 - Telefunken Deutschland TFK,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch
- Notes
- Bandspreizung für MW (1415-1620 kHz) schaltbar. Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie, dann Ausgangsleistung 5 W. Netzbetrieb mit zusätzlichem Netzteil 4000 oder einlegbarem Netzteil 5000 möglich.
Gehäuseausführung: Holzgehäuse mit Bezug, anthrazit oder teak oder palisander (Handbuch VDRG 1970). . Mittlere Betriebszeit für einen Batteriesatz ca. 130 Stunden.
- Net weight (2.2 lb = 1 kg)
- 3 kg / 6 lb 9.7 oz (6.608 lb)
- Price in first year of sale
- 280.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1970/1971
