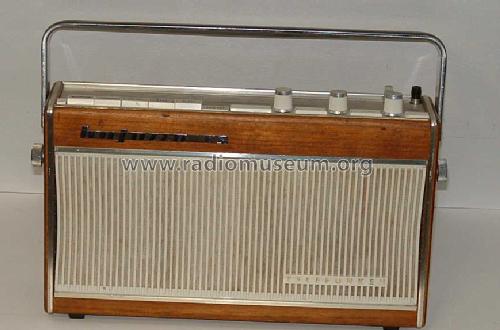

Bajazzo TS3411

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1963/1964

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3999

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• AF102 AF135 AF136 AF136 AF138 AF137 OC602 AC122 AC116 AC117 AC117

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / 6 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Bajazzo TS3411 - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch

• Notes
• Telefunken Bajazzo TS3411 ist technisch baugleich mit AEG Bajazzo TS3411. Das Gehäuse wurde auch in Teak-Echtholz als Luxusvariante gefertigt.

• Net weight (2.2 lb = 1 kg)
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Price in first year of sale
• 379.00 DM

• Source of data
• Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Handbuch RFP 1963

• Literature/Schematics (1)
• Funk-Technik (FT) (8/1963, S. 244 - 247 / Ausführliche Beschreibung)

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
