Bajazzo TS-3611

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1965/1966

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3956

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 11

• Semiconductors
• AF106 AF121 AF136 AF136 AF138 AF137 OC604 AC122 AC116 AD155 AD155

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / 6 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2.5 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Bajazzo TS-3611 - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch

• Notes

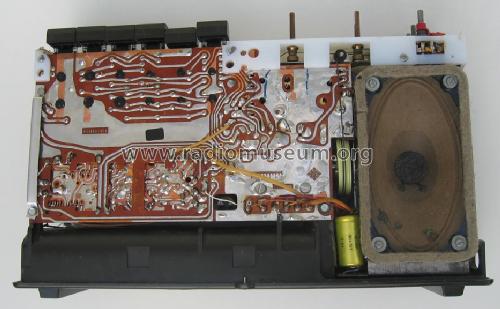

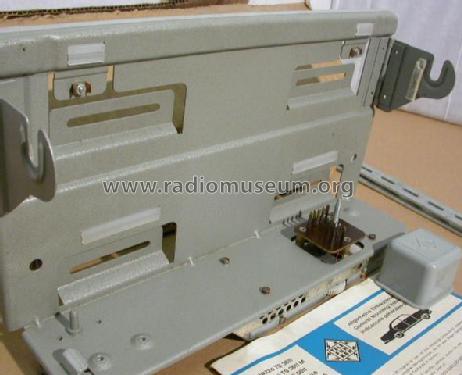

• KW-Lupe; bei Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie beträgt die NF-Ausgangsleistung 5 W. Netzbetrieb mit Netzteil möglich.
  Siehe auch AEG Bajazzo TS-3611

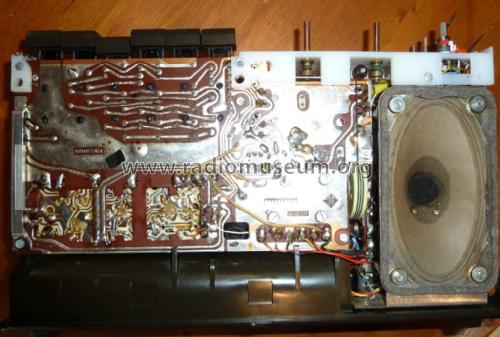

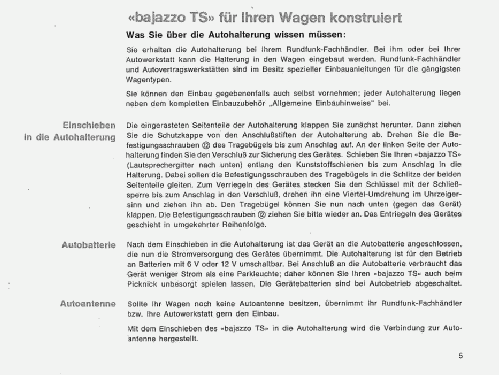

  Batterien vom Typ " Mono"."Skalen - Momentbeleuchtung" auch bei Batteriebetrieb. Anschlußmöglichkeit für Tonband- bzw. Phonogerät. 2 Gehäuseausführungen : Kunstleder, rio - braun und Teakholz, furniert.

• Net weight (2.2 lb = 1 kg)
• 3.1 kg / 6 lb 13.3 oz (6.828 lb)

• Source of data
• Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb
