- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1970 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 199816
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Semiconductors
- AF106 AF121 AF137 AF121 AF137 TAA300 AD155 BA124 AA112 AA112 AA112 AA112 B30C450 BZY85 B30C350
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 5 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Power type and voltage
- Line / Batteries (any type) / 220 / C: 6 x 1.5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

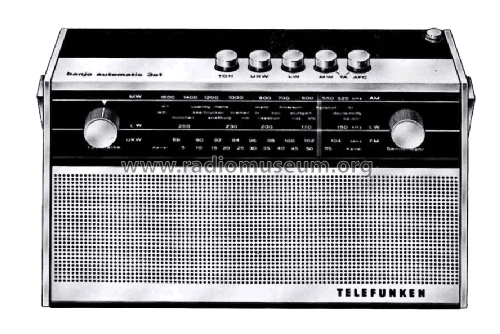

- Model: Banjo Automatic 301 - Telefunken Deutschland TFK,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 250 x 150 x 75 mm / 9.8 x 5.9 x 3 inch
- Notes
-
Banjo Automatic 301 hat UKW, MW und LW als Empfangsbereiche.
- UKW 87.5 - 104 MHz
- MW 520 - 1620 kHz
- LW 150 - 280 kHz
Im Schaltplan und dem Printplan ist der NF-Verstärker mit NF301bezeichnet.
In der Teileliste steht: Nf301 = NF-Verstärker TAA300.
Das Titelblatt schreibt: 10 TransistorenSiehe auch Telefunken Banjo Automatic 305 mit UKW, KW und MW.
- Net weight (2.2 lb = 1 kg)
- 2 kg / 4 lb 6.5 oz (4.405 lb)
- Mentioned in
- -- Original-techn. papers. (Telefunken Service-Information RVH70-4150)
- Author
- Model page created by Karlheinz Fischer. See "Data change" for further contributors.
