• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1966/1967

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 26603

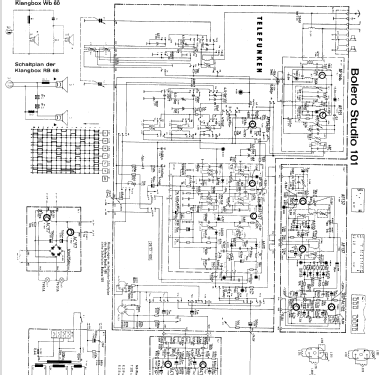

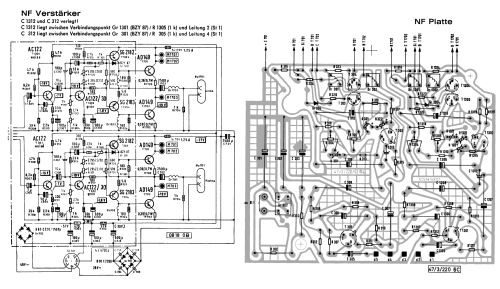

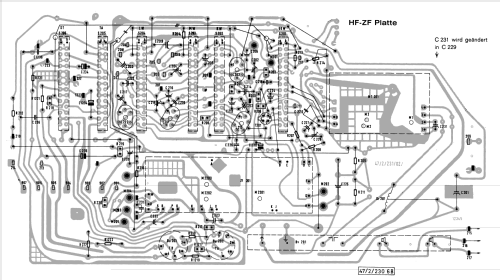

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 25

• Semiconductors
• AF106 AF121 AF137 AC122 AC117 or. AC178 or. SG2182 AC175 or. AC179 or. SG2183 AD149 AF136 AA133 AA112 B60C220 B30C2200

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Record Player (not changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 30 W (50 W max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Bolero Studio 101 - Telefunken Deutschland TFK,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 945 x 600 x 360 mm / 37.2 x 23.6 x 14.2 inch

• Notes

• Halbleiter teilweise mehrfach vorhanden.

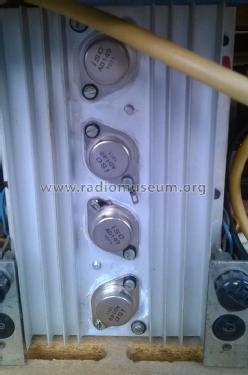

  Rundfunk-Chassis = Operette 2650, jedoch mit Endstufe 2× 25 W (Musik), empfohlene LS-Boxen: WB60;
  Phono-Chassis = HiFi 210.

  Das Untergestell lässt sich ohne Werkzeug komplett abnehmen und zerlegen. dann ist das Gerät für Regalaufstellung geeignet.Höhe dann 240mm, Gewicht 22 kg.

• Net weight (2.2 lb = 1 kg)
• 24 kg / 52 lb 13.8 oz (52.863 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1966/1967

• Other Models

• Here you find 3558 models, 3143 with images and 2111 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
