Concerto 2284 Nußbaum hell matt
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1961–1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 23869
Haffner, König
Haffner, Koenig
By courtesy of Antonio Marra.
By courtesy of Antonio Marra.

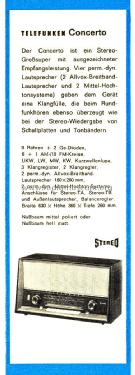

Bild aus Prospekt.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 8
- Number of Transistors
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 10 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220; 240 Volt
- Loudspeaker
- 4 Loudspeakers
- Power out
- 7 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Concerto 2284 [Nußbaum hell matt] - Telefunken Deutschland TFK,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 630 x 360 x 260 mm / 24.8 x 14.2 x 10.2 inch
- Notes
-
Stereo-NF-Verstärker, 7-W-Gegentakt-Endstufe bei Stereo in Zweiwegtechnik.
In einem Prospekt, enthaltend den Telefunken Concerto 2284 (9 Röhren + 2 Ge-Diode), erwähnt Telefunken eine Röhre zu viel - wahrscheinlich rechnet man den Netzgleichrichter B250C150 dazu.
- Net weight (2.2 lb = 1 kg)
- 13.2 kg / 29 lb 1.2 oz (29.075 lb)
- Price in first year of sale
- 529.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1961/62
- Literature/Schematics (1)
- -- Original-techn. papers.
| Telefunken Concerto 2284 Bedienungsanleitung | 1261 KB | |
| UKW-Sendertabelle (from Telefunken 2284) | 1072 KB |
- Documents regarding this model
- Other Models
-
Here you find 3557 models, 3142 with images and 2108 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Concerto is part of the collections of the following members.
Forum contributions about this model: Telefunken: Concerto 2284
Threads: 1 | Posts: 2
Hallo zusammen,
Bei meinem Concerto 2284 ist auf der Rückwand eine Erweiterung eingebaut worden, die über einen eigenen Trafo mit Strom versorgt wird und einen Din5 Stecker hat. Es befinden sich darauf eine ECC80 und ECF80 Röhre. Hat jemand eine Ahnung was das sein kann?
Viele Grüße
Stefan
Stefan Bahn, 27.Sep.23
