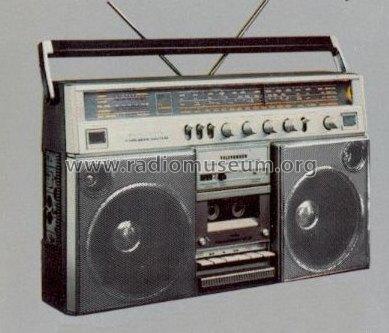

Stereo Radio Recorder CR100

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1981
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 145432

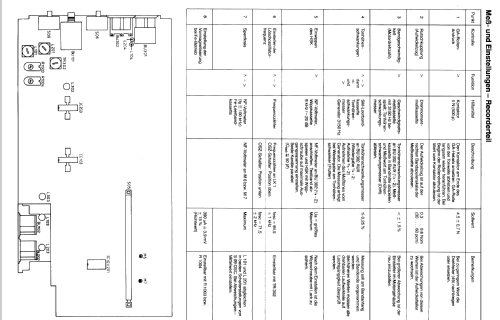

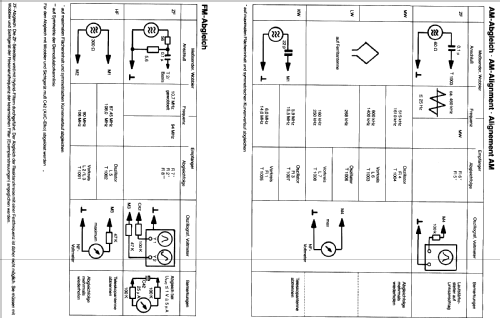

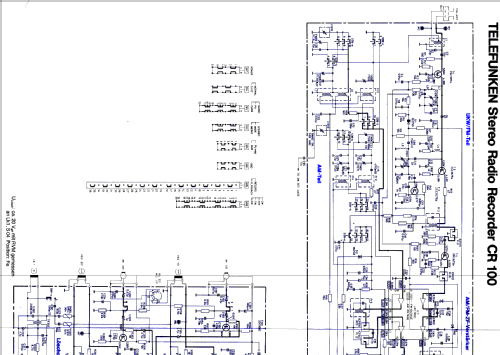

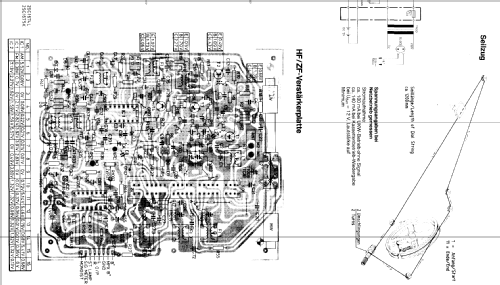

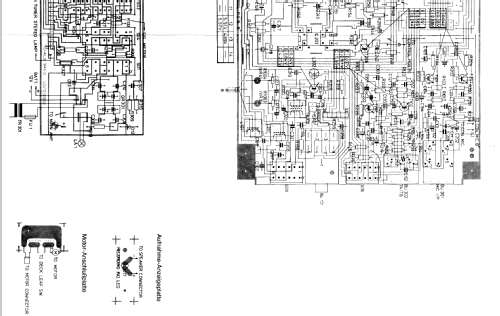

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 23
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 220 / D: 8 x 1.5 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 20 W (max.)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Stereo Radio Recorder CR100 - Telefunken Deutschland TFK,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 505 x 297 x 140 mm / 19.9 x 11.7 x 5.5 inch
  • Notes

  • 4-Band-Stereo-Radio-Recorder, schaltbare Stereobreite (Stereo-Wide), getrennte Höhen-Tiefenreglung, 2x 5-stellige LED-Kette zur Aussteuerungs-, Feldstärke- + Batterieanzeige.

    Manuelle Umschaltung Fe2O3 + CrO2-Band, 2 Mikrofone eingebaut, Bandendabschaltung in allen Funktionen, Anschlüsse für Kopfhörer, Mikrofon, 2 Aussenlautsprecher. Eingebauter Entzerrvorverstärker zum Anschluß eines Plattenspielers mit Magnetsytem.

    7 IC´s, 2x 10W Musikleistung.

    Made in Taiwan

  • Price in first year of sale
  • 598.00 DM
  • Source of data
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Franz Scharner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereo Radio Recorder is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Stereo Radio Recorder CR100

Threads: 1 | Posts: 1

Bei meinem CR100 war der Empfang öfters durch knacken und Lautstärkeschwankungen begleitet. Eine Behandlung des Wellenbereichumschalters von außen in den Schaltkanal half nicht.

Also öffnete ich den Schalter.

Dazu muß man die 4 Plastiklaschen, die den Deckel festhalten, ganz vorsichtig an den grün markierten Stellen mit dünnen Uhrmacherschraubenziehern nach außen biegen. Zurest die zwei vorderen, danach die hinteren:

Wellenbereichsschalter CR100 .

Das störende Antennenkabel kann man leicht zur Seite biegen.

Danach kann man den Deckel des Schaltkastens abnehmen. Bitte ganz vorsichtig vorgehen, die Plastiknasen sind hart und spröde nach so langer Zeit.

Am schwarzen Band ist ein Schaltstück in etwa folgender Form befestigt:

Schaltstück WBU telefunken CR100 .



Der graue Punkt scheint versilbert oder verzinnt gewesen zu sein.

Nach Polieren mit dem Glasfaserstift und Wiedereinbau in umgekehrter Reihenfolge mit nachfolgender K60-Behandlung der Schaltgasse traten keine Knackser mehr auf.

Der Empfang war glasklar und sauber.



Nachtrag (23.02.19): Man sollte nach dem Einsatz von K60 noch mit K61 nachbehandeln und mit Kontakt WL zu spülen um spätere Korrosionsschäden zu vermeiden.

Vielen Dank an Georg Richter.









Armin Fuchs, 08.Feb.19
