• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1940–1944

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 217411

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• VCL11 VY2

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 110-220? Volt

• Loudspeaker
• Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Deutscher Kleinempfänger DKE Sparmodell ohne Entbrummer - Telefunken Deutschland TFK,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch

• Notes

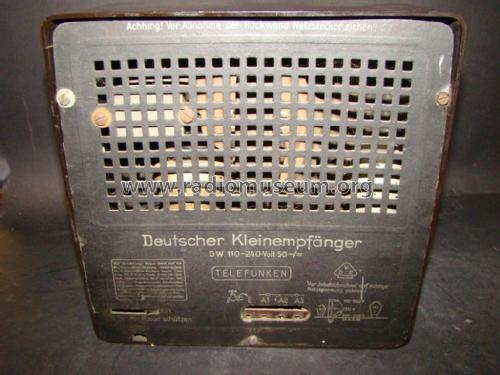

• Alle Varianten der verschiedenen Einsparungsstufen. Gemeinsam istdas Fehlen des Entbrummers (siehe Rückwand), Lautsprecher mit "Ohren" befestigt anstatt mit Metalllaschen. Dazu kamen verschiedene weitere Maßnahmen.
  A C H T U N G: fiktives Modell um alle Änderungen wegen Einsparmaßnamen zusammenzufassen; siehe weitere Informationen ; DKE 1940 ist das erste "Sparmodell", gefolgt von weiteren Sparmassnahmen 1943 und 1944 (diese hier). Äusserlich und Beschriftung gleich (also ohne 40, 43 oder 44)- einzig Spannung nur bis 220 Volt. Letzteres auch nur in den Schaltungssammlungen. Die 3 Spannungsbereiche waren wie schon früher 110 bis 130V ohne Widerstand/ 150V an der mittleren Abgreifschelle/ 220 bis 240V mit dem ganzen Widerstand. Lediglich die Schaltungssammler haben hier etwas weggelassen. Dies lässt sich leicht an einer Rückwand überprüfen. Siehe Forumsbeitrag über Sparmodelle "DKE40, DKE43 und DKE44 - Änderungen gegenüber DKE38.


• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
