• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1968 ??

• Category
• Radio module post 1925 (not a part, not a key)

• Radiomuseum.org ID
• 226813

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• - For headphones or amp.

• Material
• Various materials

• from Radiomuseum.org
• Model: Diodenanschlussplatte FAD 3 - Telefunken Deutschland TFK,

• Shape
• Chassis only or for «building in»

• Notes

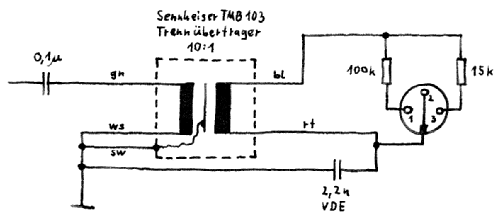

• Diodenanschlussplatte mit 3-poliger DIN-Buchse zwecks Tonbandaufnahme des Fernseh-Tons. Wird an die Rückwand von TV-Geräten montiert. Dieser Nachrüstsatz ist geeignet für Fernsehgeräte, bei denen 1 Pol des Lichtnetzes am Geräte-Chassis liegt. Bei diesem Nachrüstsatz ist die Ton-Ausgangs-Buchse galvanisch (durch einen Tonfrequenz-Übertrager) vom TV-Geräte-Chassis getrennt. PIN-Belegung der DIN-Buchse: PIN 1: Pegel Low für Tonband-Aufnahme; PIN 3: Pegel High zum Anschluss z.B. an die Stereoanlage; PIN 2: NF-Masse (hat keine galvanische Verbindung mit dem Chassis des TV-Gerätes).

• Author
• Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
