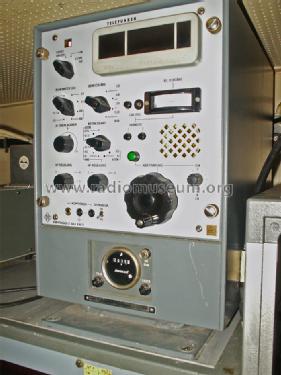

E863KW/2

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1969
  • Category
  • Military Receiver
  • Radiomuseum.org ID
  • 115599

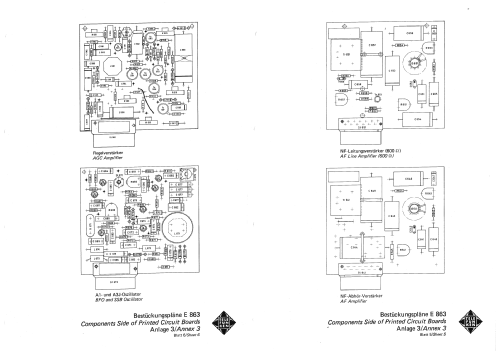

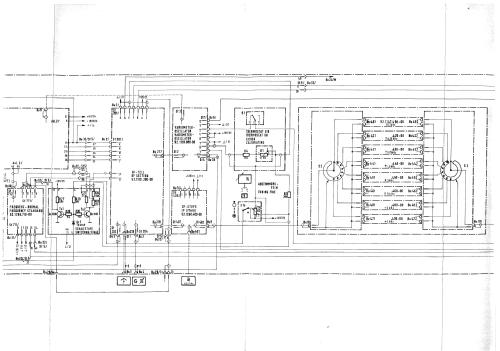

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superhet with RF-stage; ZF/IF 525 kHz
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Line / Batteries (any type) / 110; 220 / 21,5-30 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 0.4 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: E863KW/2 - Telefunken Deutschland TFK,
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 315 x 274 x 350 mm / 12.4 x 10.8 x 13.8 inch
  • Notes
    • Professioneller Empfänger
    • 1,5 - 30 MHz in vier Bereichen:
      • 1,5-3,48 MHz
      • 3,46-7,48 MHz
      • 7,45-15,5 MHz
      • 15,4-30 MHz
    • Modulationsarten:
      • AM (A3)
      • CW (A1, A2)
      • SSB (A3J)
      • mit Zusatzgeräten
        • FSK (F1, F4, F6)
        • ISB (A3B), FAX (A4)

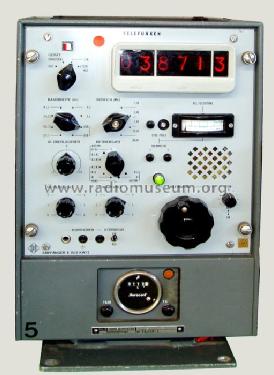

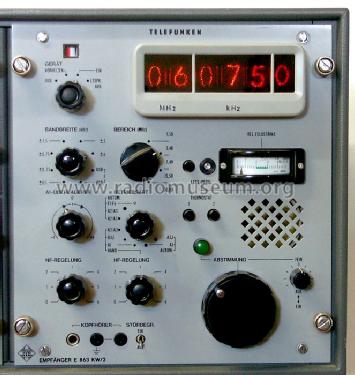

    • Digitale Frequenzanzeige mit Nixie-Röhren
      • 100 Hz Ablesegenauigkeit
    • Feinabstimmung
    • ZF-Bandbreiten
      • +/- 100 Hz (CW)
      • 250 / 750 Hz
      • 1,3 kHz
      • 3 kHz
      • 6 kHz
      • +/- 3 kHz bei USB/LSB
    • Binärausgabe der Empfangsfrequenz
    • Gehäuseausführung:
      • Normalausführung im Tischgehäuse
      • Sonderausführung im schwingungsgedämpften Spezialgehäuse mit Betriebsstundenzähler und Umwälzlüfter
    • Häufig eingesetzt bei der Bundeswehr
    • Auch Bestandteil der Weitverkehrsempfangsanlagen Transradio 21 - 26
    • Netzfrequenz: 45 - 480 Hz.
  • Net weight (2.2 lb = 1 kg)
  • 22 kg / 48 lb 7.3 oz (48.458 lb)
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Martin Bösch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Museums

The model can be seen in the following museums.

 Forum

Forum contributions about this model: Telefunken: E863KW/2

Threads: 3 | Posts: 4

Die Weitverkehrsanlage Transradio wurde in verschiedenen Konfigurationen ausgeliefert.

Sie basierte im Wesentlichen auf den Kurzwellenempfängern E724 Kw/2 oder dem sehr ähnlichen E863 Kw/2, der zusätzlich mit einer Rastoption zum stabilisierten Empfang in einem 100 Hz Raster mit Feinabstimmmöglichkeit zwischen den 100 Hz - Punkten ausgerüstet ist.

Die Komponenten der Anlagen Transradio11 - 16 (mit dem Empfänger E724) und 21-26 mit dem Empfänger E863 sind die folgenden:

Übersicht Konfigurationen Transradio 11- 26
Transradio 11 12 14 15 16 21 22 24 25 26
KW-Empfänger E724 X X X X X
KW-Empfänger E863           X X X X X
Telegrafiegerät TG 455 X X X     X X X
Zusatzgerät TG 455 TW   X         X
Bandpassgerät BP 455     X         X
Sentenbandgerät SB 1091     X X X     X X X
Seitenbandzusatzgerät SZ 1091     X X X     X X X
Sichtgerät SG 455 X X X X X X X X X X
Antennen-Diversitygerät AD 455 X X X     X X X
Seitenbandzusatzgerät SB 1091/5         X         X
Seitenbandzusatzgerät SZ 1091/5         X         X
Kanalschalter KS 1091         X         X

Transradio 11 und 21: Einfach- oder Diversityempfang FSK-Betriebsarten F1, F4, F6; Einfachempfang A1, A3, A3J, A4

Transradio 12 und 22: Einfach- oder Diversityempfang FSK-Betriebsarten F1, F4, F6; Einfachempfang A1, A3, A3J, A4; zusätzlich kann dank des Zusatzgeräts TG 455 TW der zweite Kanal von F6 Aussendungen dekodiert werden.

Transradio 14 und 24: Einfach- oder Diversityempfang FSK-Betriebsarten F1, F4, F6; Einfachempfang A1, A3, A3J, A4; zusätzlich können kombinierte Telephonie-/ Telegrafieaussendungen  mit SSB-Telephoniesignal im unteren und F1-Telegraphie im oberen Seitenband

Transradio 15 und 25: Ein- und Mehrkanal - Einseitenbandtelephonie oder Telegraphie, A3A, A3B, A3H, A4A, A7A, A9B, F1, F4, F6, dazu A1, A2, A3, A3J

Transradio 16 und 26: Ein- und Mehrkanal - Einseitenbandtelephonie oder Telegraphie, A3A, A3B, A3H, A4A, A7A, A9B, F1, F4, F6, dazu A1, A2, A3, A3J; bei Vierkanal - Einseitenbandaussendungen wird das Empfangssignal demoduliert und auf vier NF-Kanäle aufgeteilt.

Aufgrund der Angaben in einem Prospekt zu den Telefunken - Transradioanlagen ist die Identifizierung der verschiedenen Konfigurationen möglich, gemäss der Bemerkung im Prospekt waren auch andere Zusammenstellungen zu Kurzwellen - Weitverkehrsanlagen lieferbar.

Lieber Gruss
Martin Bösch

Martin Bösch, 26.Jan.21

Weitere Posts (1) zu diesem Thema.

Für 140€ konnte ich ein Exemplar dieses Modells auf einer Funkbörse erstehen.

Der Verkäufer gab an, dass der Zähler nicht funktioniere, der Empfänger aber einwandfrei arbeite, was sich beim späteren Test bewahrheiten sollte.

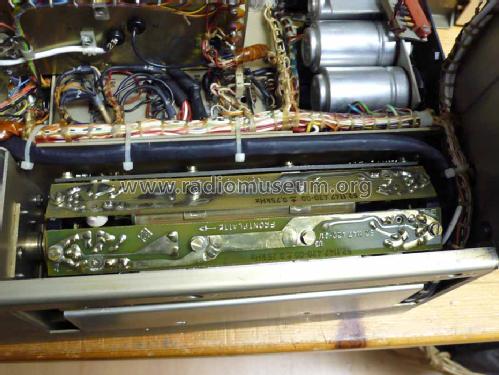

Übeltäter war ein defekter Tantalkondensator auf dem Tor-Modul. Es erfolgte ein Austausch aller Tantalkondensatoren. Ein großer Teil der alten Kondensatoren waren defekt (keine Kapazität oder Kurzschluss).

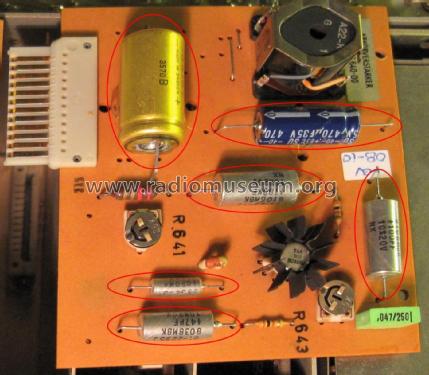

Die Elkos im Netzteil wurden bei einer Revision 1986 bereits ersetzt, allerdings ließ man einen aus, der nun ebenfalls schlecht war.

Nach einigen Wochen problemlosen Betriebes begann der Zähler instabil zu werden.

Die 6V Betriebsspannung hatte alle 20ms einen Einbruch. Ursache war ein defekter Brückengleichrichter. Nach dessen Austausch arbeitet das Gerät einwandfrei.



Es empfielt sich also sämtliche Tantals zu ersetzten (ich verwende gerne wo es möglich ist Folienkondensatoren). Ebenso sind alle Elkos zu kontrollieren und ggf. zu tauschen.

Daniel Burkei, 23.Jul.17

Weitere Posts (1) zu diesem Thema.

Zu einem günstigen Preis konnte ich ein Exemplar dieser Baureihe auf einer Radiobörse bekommen.

Der Empfänger selbst funktioniert soweit einwandfrei. Leider zeigt der Zähler nach dem Einschalten für ca. eine Sekunde auf den linken vier Ziffernröhren einen vierstelligen Wert, während in den beiden rechten Röhren mehrere Ziffern leicht glimmen um dann auf 99.475,0 kHz umzuspringen. Dieser Wert ist dann durch nichts zu verändern.

NACHTRAG

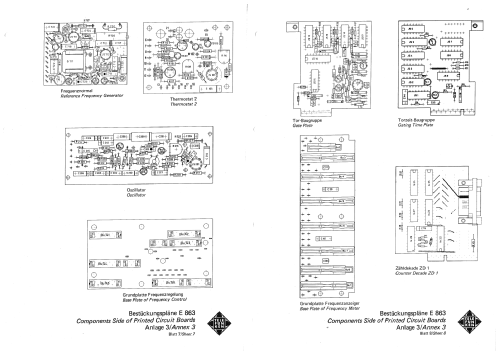

Inzwischen hat sich ein Tantalkondensator auf der "Tor-Baugruppe" als Verursacher der Störung herausgestellt.

Ich habe weitgehend alle Tantalkondensatoren möglichst durch Folienkondensatoren oder neue Tantalkondensatoren ersetzt.

Vielen Dank,

D. Burkei

Daniel Burkei, 30.Jun.17
