- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1961–1968
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 25994
Leider schlechte Kopie

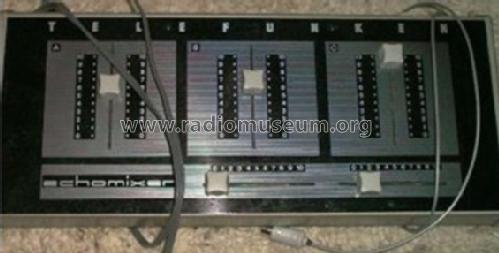

eBay-Bild
Q: Telefunken, Produkt-Katalog '65

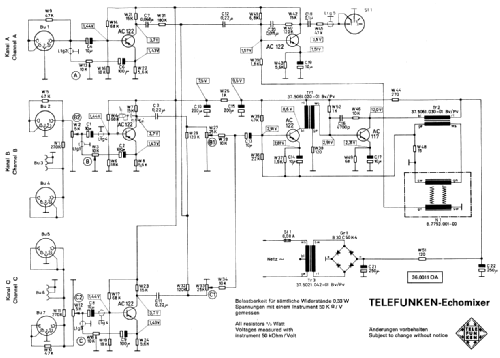

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- from Radiomuseum.org
- Model: Echomixer - Telefunken Deutschland TFK,
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 440 x 75 x 120 mm / 17.3 x 3 x 4.7 inch
- Net weight (2.2 lb = 1 kg)
- 3 kg / 6 lb 9.7 oz (6.608 lb)
- Price in first year of sale
- 345.00 DM
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1964/1965
- Mentioned in
- Handbuch VDRG 1967/1968
- Literature/Schematics (1)
- Funk-Technik (FT) (17/1961, S. 624 / Neuvorstellung)
- Other Models
-
Here you find 3559 models, 3144 with images and 2111 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Echomixer is part of the collections of the following members.
Forum contributions about this model: Telefunken: Echomixer
Threads: 1 | Posts: 3
Wertes Forum,
ich habe mir dieses Gerät am vergangenen Samstag in Inning gekauft und habe es erstmal gründlich restauriert, es waren einige ERO100 Kondensatoren enthalten die schon stark gealtert waren und nicht mehr funktionsfähig. Das Mischpult sollte nun wieder funktionieren. Nur bin ich mir nicht sicher ob ich dieses so einfach verwenden kann. Ich habe gesehen das man die positive Spannung als Gerätemasse benutzt und die negative Seite durchführt dies bereitet mir etwas Bauchschmerzen.
Nicht das das Laptop und CD-Spieler noch Schaden nehmen...
Kann jemand etwas dazu sagen und mir weiterhelfen?
herzliche Grüße
Tobias Münzing
Tobias Münzing, 27.Oct.14
