Funk-Horchempfänger E351 A, B, C, D, E (FuG351)
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1944
- Category
- Military Receiver
- Radiomuseum.org ID
- 347755

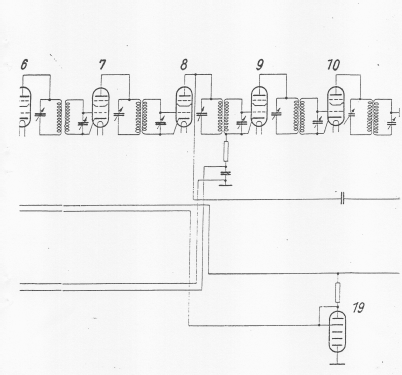

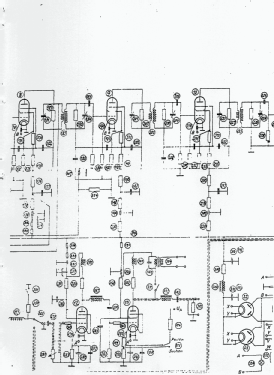

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 19
- Valves / Tubes
- EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 EF14 RD2,4Gc RD2,4Gc RD2,4Gc RD2Md or RD2Md2 EZ12 EZ12 STV280/40
- Number of Transistors
- Semiconductors
- XZ35/1z
- Main principle
- Superhet, double/triple conversion; ZF/IF 60000/40000 kHz
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Funk-Horchempfänger E351 A, B, C, D, E - Telefunken Deutschland TFK,
- Shape
- Rack
- Dimensions (WHD)
- 500 x 440 x 270 mm / 19.7 x 17.3 x 10.6 inch
- Notes
-
Der Horchempfänger E351 (FuG351) dient zum Abhören von Sendern im Frequenzbereich von 1.660 - 11.100 MHz (Radarsignale) und zur Maximum-Peilung.
Es ist ein doppelter Überlagerungs-Empfänger zum Empfang von AM und FM Signalen,
1. ZF: 60 MHz, 2. ZF: 40 MHz
ZF Bandbreite: ± 3 MHz
- Net weight (2.2 lb = 1 kg)
- 30 kg / 66 lb 1.3 oz (66.079 lb)
- Mentioned in

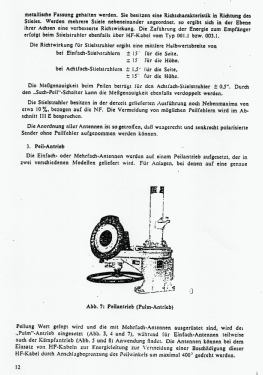

- -- Original-techn. papers.
- Author
- Model page created by Vorarlberger Museumswelt Museum. See "Data change" for further contributors.
