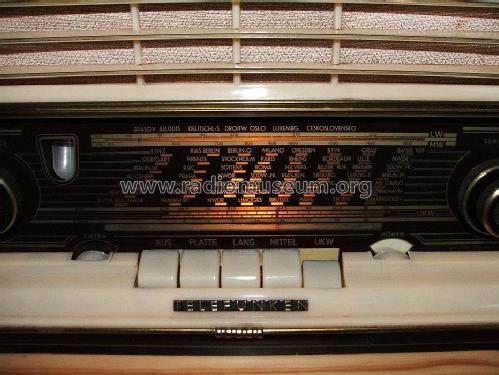

Gavotte 6

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20472

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Gavotte 6 - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 475 x 335 x 195 mm / 18.7 x 13.2 x 7.7 inch
  • Net weight (2.2 lb = 1 kg)
  • 7.5 kg / 16 lb 8.3 oz (16.52 lb)
  • Price in first year of sale
  • 279.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Gavotte is part of the collections of the following members.

Museums

The model Gavotte can be seen in the following museums.

 Forum

Forum contributions about this model: Telefunken: Gavotte 6

Threads: 1 | Posts: 1

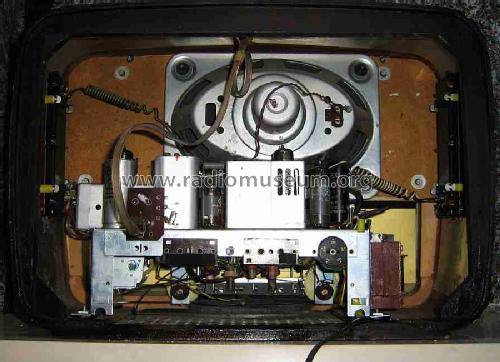

Bei diesem Flohmarktfund war die Verkabelung zu den Hochton-LS gedehnt worden. Diese Kabel erfüllen die Funktion einer Drossel. Um die Funktion wieder herzustellen habe ich den Wendel über einen Schraubendreher eng gewickelt und die Enden mit Wäscheklammern fixiert. Die Wicklungen wurden mit Holzleim verklebt.

Heinz LUCAS, 31.Dec.17

Weitere Posts (1) zu diesem Thema.
