• Year
  • 1962 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 203703

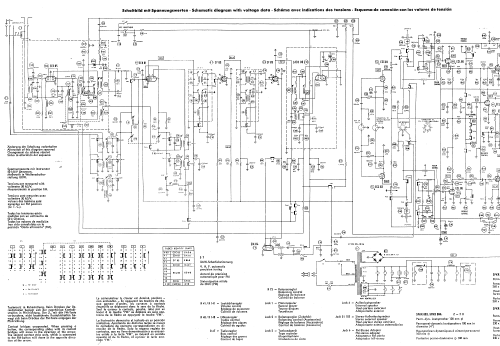

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 12
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, 2 Short Wave plus FM or UHF.
  • Details
  • Record Player (perh.Changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 230 Volt
  • Loudspeaker
  • 7 or more Loudspeakers
  • Power out
  • 20 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Hymnus 5328 MX HiFi Stereo - Telefunken Deutschland TFK,
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Dimensions (WHD)
  • 1560 x 640 x 385 mm / 61.4 x 25.2 x 15.2 inch
  • Notes
  • Hymnus 5328 MX HiFi Stereo ist ein Exportmodell für den nordamerikanischen Markt.
    Grundig Stereo-Decoder (1) eingebaut.
    Anschlussmöglichkeiten für 2 Stereolautsprecher und einen Zusatzlautsprecher. Plattenspieleranschluss und Tonbandanschluss über 5-pol. Diodenstecker. Anschlussmöglichkeit auf der Rückseite für externen Balanceregler. Netzstecker wird durch Abnehmen der Rückwand zwangsentfernt. Automatische Scharfabstimmung durch drei Drucktasten am UKW Drehregler.
    Ein zusätzlicher ZF-Sperrkreis bei AM.
    Kurzwellenlupe im KW1 Bereich.
    10 Plattenwechsler Telefunken TW504C de Luxe mit Stereo-Keramikkapsel.
    Empfangsbereiche:
    UKW 87,5-108 MHz
    AM/MW 515-1630 kHz
    SW1/KW1 6,9-22,5 MHz
    SW2/KW2 2,2-6,9 MHz.
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Jochen Amend. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Hymnus is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Hymnus 5328 MX HiFi Stereo

Threads: 1 | Posts: 16

Hallo in die Runde,



im Internet wird die oben beschriebene Musiktruhe von Telefunken angeboten.

Eine Hymnus 5329MX. Ich kann diese aber nicht zuordnen. Wer kann hier helfen? Ich denke darüber nach, diese zu ersteigern, da sie in meiner Nähe steht. Spätestens dann kann ich Klärungsarbeit leisten.

Beste Grüße,

Jochen


Jochen Amend, 17.Sep.11

Weitere Posts (16) zu diesem Thema.
