- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1961–1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 3986

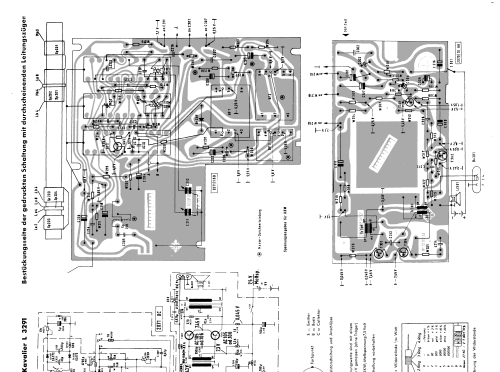

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Power type and voltage
- Dry Batteries / 9 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 0.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

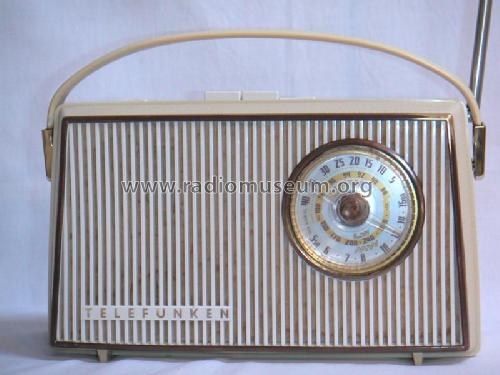

- Model: Kavalier L 3291 - Telefunken Deutschland TFK,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 252 x 153 x 88 mm / 9.9 x 6 x 3.5 inch
- Notes
- Alternativ sind auch AC106 anstelle der AC105 möglich.
- Net weight (2.2 lb = 1 kg)
- 2.1 kg / 4 lb 10 oz (4.626 lb)
- Price in first year of sale
- 239.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb
- Mentioned in
- Handbuch VDRG 1962/1963
- Literature/Schematics (1)
- Funk-Technik (FT) (9/1961, S. 301, 302 / Ein neuer Reiseempfänger in Bausteintechnik)
- Other Models
-
Here you find 3554 models, 3137 with images and 2099 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Kavalier L is part of the collections of the following members.
Forum contributions about this model: Telefunken: Kavalier L 3291
Threads: 1 | Posts: 1

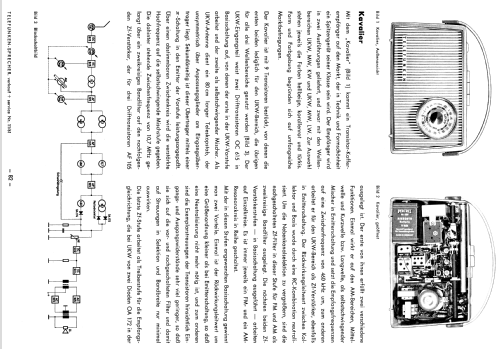

Wie sagt es der TELEFUNKEN-SPRECHER, verkauf + service Nr. 11/61?
„Die drei Zf-Bausteine sind räumlich benachbart angeordnet. Es wurden hier die einzelnen Zf-Stufen zusammengefasst. Eine Ausnahme stellt lediglich die erste Stufe dar. Da diese, wie schon beschrieben, zwei verschiedene Funktionen erfüllt, ist es erforderlich, den Transistor an allen drei Elektroden umzuschalten. Um hierbei die kritischen Leitungen möglichst kurz zu halten, wurde der Transistor aus dem Baustein herausgenommen und direkt auf die Schaltkontakte gesetzt“
Genauso ist es. Vielleicht hat das Schalten an allen drei Elektroden dazu beigetragen, dass der AF105 hinüber ist. Er wird ersetzt durch einen AF125. Jetzt schwingt es wieder auf Lang- und Mittelwelle, UKW kommt aus dem UKW-Baustein wieder verstärkt an in den nachgelagerten Filtern.
Die Lautstärke ist kümmerlich. Der Verdacht fällt auf den C304 nach dem Potentiometer, und tatsächlich: er ist völlig taub.
Wieder halte ich mich genauestens an den TELEFUNKEN-SPRECHER:
„Austausch defekter Kleinteile (Widerstände und Kondensatoren) möglichst auf der Plattenoberseite vornehmen. Hierzu defektes Bauteil herausschneiden und neues Bauteil mit den stehengebliebenen Drahtresten verlöten“

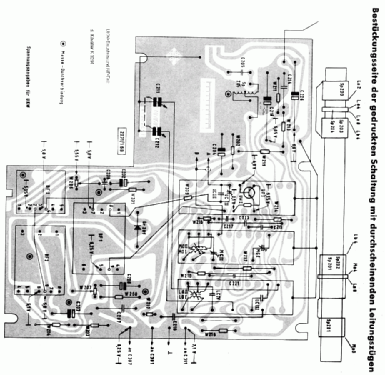

Das Bild stammt ebenfalls aus dem TELEFUNKEN-SPRECHER. Ich habe es nur umgedreht, weil es seitenverkehrt abgedruckt war. Das seltsame Insekt oben ist der Transistor mit den 3 geschalteten Kontakten, alt AF105, neu bei mir AF125.
Jetzt ist der Kavalier gemacht, er läuft wieder laut und klar.
Bruce Cohen, 05.Mar.21
