• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1937 ?

• Category
• RF (Radio Frequency-) Amplifier

• Radiomuseum.org ID
• 4367

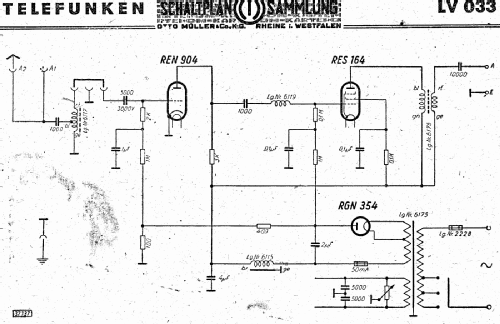

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• REN904 RES164 RGN564

• Main principle
• Radio Frequency Amplification only

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Gemeinschafts-Antennenverstärker LV033W - Telefunken Deutschland TFK,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 255 x 175 x 150 mm / 10 x 6.9 x 5.9 inch

• Notes

• Antennen-Verstärker für Gemeinschafts-Antennenanlagen bis max. 35 Teilnehmer, steckbarar Sperrkreis wahlweise für MW oder MW+LW

  Baugleich mit Siemens SAV571a W

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Price in first year of sale
• 120.00 RM

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + Schenk

• Mentioned in
• GFGF-Themenheft 7, Gemeinschafts-Antennenverstärker 1933-1945

• Literature/Schematics (1)
• Lange / Nowisch, "Empfängerschaltungen der Radioindustrie" (Band IX S. 327)

• Literature/Schematics (3)
• Telefunken Werkstattbuch 1937/1938
