• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1968–1973

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 27494

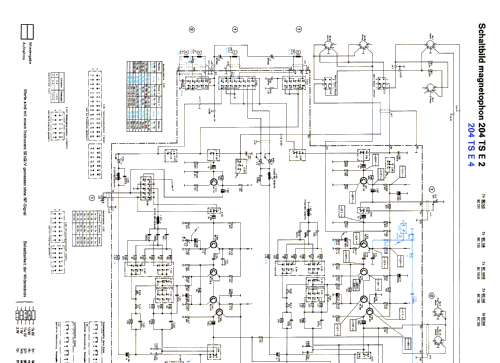

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 20

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 220; 240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

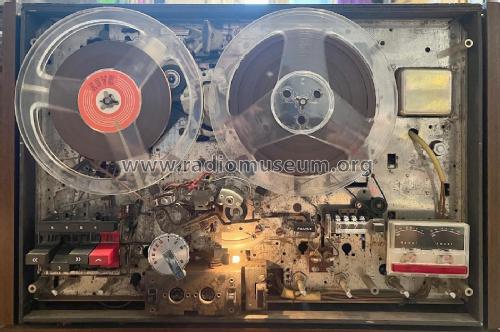

• Model: Magnetophon 204TS E2 M204TS Zweispur - Telefunken Deutschland TFK,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 497 x 190 x 343 mm / 19.6 x 7.5 x 13.5 inch

• Notes
• HiFI-Stereo-Zweispur. Bandgeschwindigkeiten: 4,75/9,5/19 cm/s; Spulen-Ø: 18 cm; NF-Verstärker mit 2 Endstufen je 6 W; Übertragungsbereich bei 19 cm/s: 40-18000 Hz; Gerät ist für Betrieb in waagerechter und senkrechter Lage geeignet.

  ---

  Es gibt einen Ersatzmotor von Telefunken.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1968/1969

• Literature/Schematics (1)
• -- Original-techn. papers.
