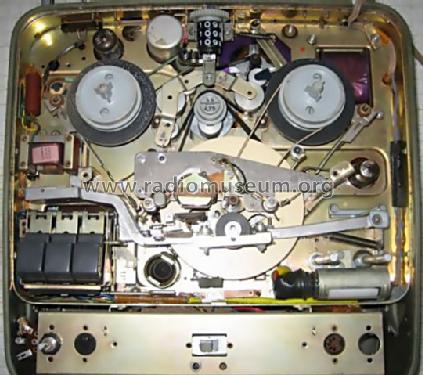

Magnetophon 75K-15 de Luxe Klangblende vorn links

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1961–1963

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 24621

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• EF86 ECC83 EL95 EM84

• Number of Transistors

• Semiconductors
• B250C65 E30C5

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Various materials

• from Radiomuseum.org
• Model: Magnetophon 75K-15 de Luxe [Klangblende vorn links] - Telefunken Deutschland TFK,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 310 x 160 x 320 mm / 12.2 x 6.3 x 12.6 inch

• Notes

• Zweispur; 4,75/9,5 cm/s; Spulen-Ø 15 cm.
  Links vorn Klangblende, daneben DIN-Lautsprecherbuchse (abschaltbar).
  Rechts oben neben Kopfabdeckung Eingangswahlschalter Radio-Mikro mit Nullstellung.
  Im Handbuch RFP 1961/62 nur mit Magnetophon 75 bezeichnet.

  Diese Ausführung gab es sowohl mit hellgrauen als auch dunklen Tasten und Drehknöpfen.
  Die Beschläge und Zierblenden waren passend dazu messingfarben oder grau bzw. vernickelt matt ausgeführt. Vergleiche entsprechende Bilder.

  Die Modellbezeichnung Magnetophon 75 de Luxe findet sich in:
  - Hersteller-Literatur (Prospekt, Katalog, Anleitung)
  - Handbuch VDRG (Katalog des Rundfunk- und Fernsehgrosshandels) 1962/63
  - Handbuch Rundfunk-Fernsehen-Phono (RFP) 1962/63 - jedoch nicht auf dem Modell selbst!

  Identisch mit AEG Magnetophon 75K-15

  Siehe auch Vorgänger Magnetophon 75K-15 ohne Klangblende und Lautsprecher-Anschluss über Bananenbuchsen.

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 499.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1961/62

• Mentioned in
• Handbuch VDRG 1962/1963

• Literature/Schematics (1)
• Handbuch RFP 1961/62 (S.343)

• Literature/Schematics (2)
• Handbuch RFP 1962/63 (Verlag Funk-Kurier, Thiele)

• Literature/Schematics (3)
• -- Original-techn. papers.
