Netzanschlußgerät Ela M950
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1960 ?
- Category
- Power supply/conditioner or battery or charger
- Radiomuseum.org ID
- 237999

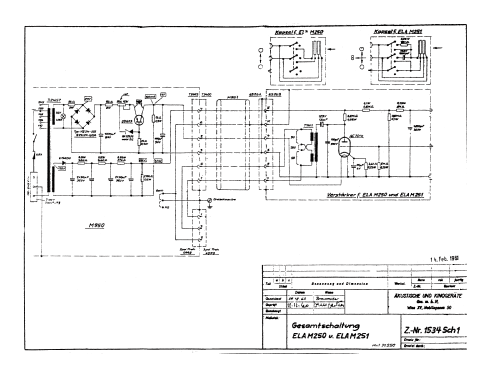

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 1
- Semiconductors
- OD603
- Wave bands
- - without
- Power type and voltage
- 110; 127; 145; 220; 245 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Netzanschlußgerät Ela M950 - Telefunken Deutschland TFK,
- Dimensions (WHD)
- 110 x 150 x 250 mm / 4.3 x 5.9 x 9.8 inch
- Notes
-
Netzanschlußgerät Ela M950 für das Mikrofon Ela M251.
Anodenspannung und -strom: 120 V / 0,5 mA.
Heizspannung und -strom: 4 V= / 100 mA.
Heizspannung kann bei Verwendung längerer Mikrofonkabel angepaßt werden.
- Net weight (2.2 lb = 1 kg)
- 4 kg / 8 lb 13 oz (8.811 lb)
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by a member from D. See "Data change" for further contributors.
