Ortsfeste-FM-UKW- Funksprechanlage 80D2/7 - 160D2/7

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1954 ?
  • Category
  • Commercial Transmitter & Receiver (TRX not Amateur)
  • Radiomuseum.org ID
  • 286832

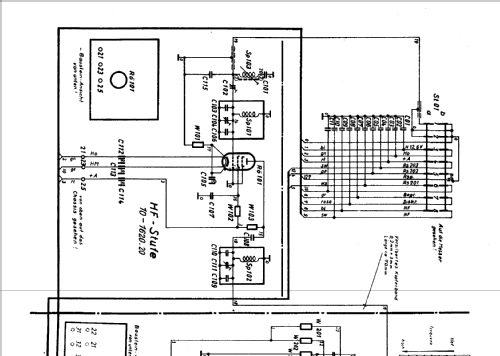

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Main principle
  • Transceiver
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 220V Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 15 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Ortsfeste-FM-UKW- Funksprechanlage 80D2/7 - 160D2/7 - Telefunken Deutschland TFK,
  • Shape
  • Rack
  • Dimensions (WHD)
  • 550 x 1670 x 150 mm / 21.7 x 65.7 x 5.9 inch
  • Notes

  • Ortsfeste Anlage für die Bänder 80 und 160MHz in Gestell-Bauweise auf Rahmenbauweise. Die Anlage kann mit 7 schaltbaren Quarzkanälen ausgerüstet werden. Mindest Kanalabstand ist 50kHz. Schaltbandbreite 900kHz im 80- oder 160 MHz Bereich. Frequenzbereich im 80-MHz Band:  68,0 bis 87,5 MHz, im 160 MHz Band: 156,0 bis 174,0 MHz

    Die Anlage ist Fern-bedienbar über Telefonkabel.

    Siehe auch Funksprechanlage S+E 427/1 Bm 80 D2S und
    S+E Gerät 160 D2S (Sende-Empfänger) SE 105/4Z

  • Net weight (2.2 lb = 1 kg)
  • 50 kg / 110 lb 2.1 oz (110.132 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Rudolf Müller. See "Data change" for further contributors.
