Direct Drive Turntable S 900 HiFi (HS 20)

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1978/1978
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 235332

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Direct Drive Turntable S 900 HiFi - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 460 x 140 x 350 mm / 18.1 x 5.5 x 13.8 inch
  • Notes

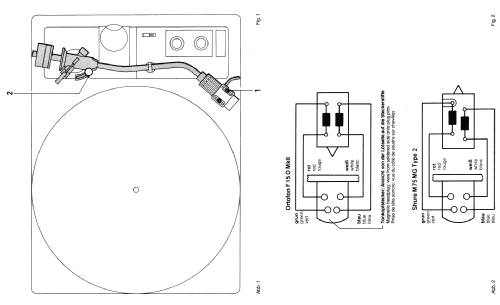

  • Über elektronisch geregelten 3-Phasen-Synchronmotor direkt angetriebener Plattenteller mit 306 mm Durchmesser und 1,3 kg Gewicht. 2 Geschwindigkeiten 33 und 45 U/min. Magnetischer Stereo-Tonabnehmer, Ortophon F 15 O Mk II oder Shure M75 MG Type 2.

    Plattenspieler in Kunststoffzarge mit rauchfarbener Abdeckhaube.

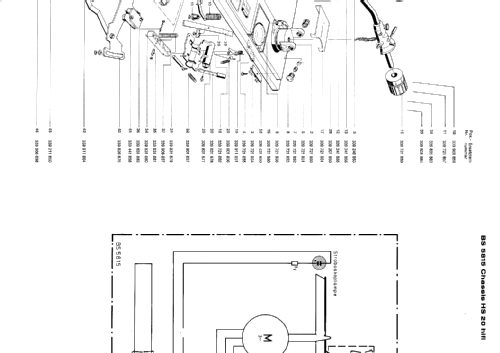

    Das Chassis des S 900 hifi ist als HS 20 hifi unter der Baustein-Nr. BS5815 in Kompaktanlagen verbaut.

  • Net weight (2.2 lb = 1 kg)
  • 8.2 kg / 18 lb 1 oz (18.062 lb)
  • Mentioned in
  • - - Manufacturers Literature
  • Literature/Schematics (1)

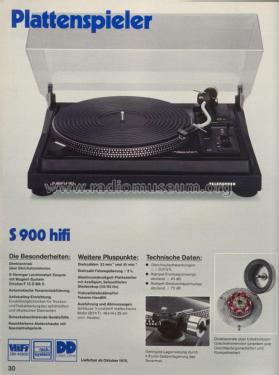

  • -- Original prospect or advert (Telefunken High Fidelity 78/79)
  • Author
  • Model page created by Manfred Rauschen. See "Data change" for further contributors.
