• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1948/1949

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 4103

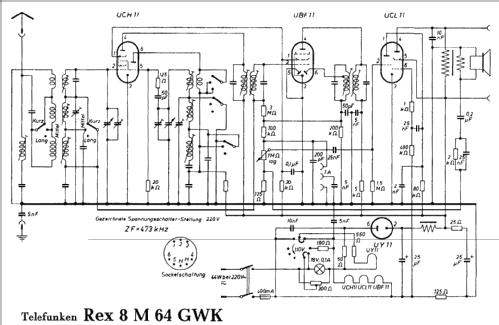

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH11 UBF11 UCL11 UY11

• Main principle
• Superheterodyne (common); ZF/IF 473 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• AC/DC-set / 115/230 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch

• Material
• Wooden case

• from Radiomuseum.org

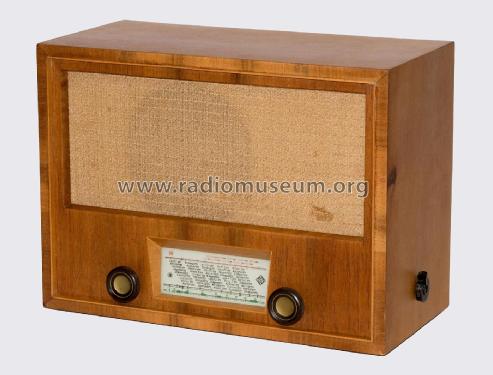

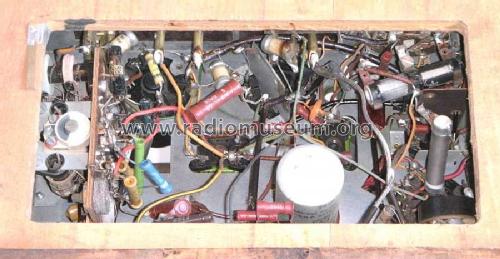

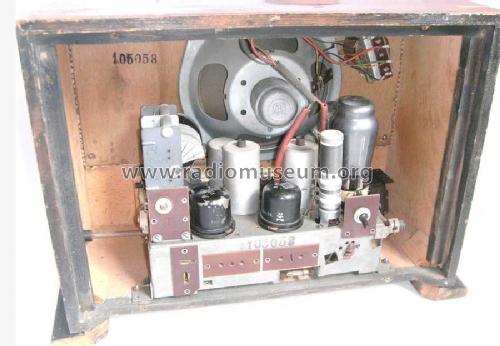

• Model: Rex 8M64GWK [Gehäuse eckig] - Telefunken Deutschland TFK,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 370 x 290 x 190 mm / 14.6 x 11.4 x 7.5 inch

• Notes

• Bestückung mit Glaskolben-Röhren aus Fertigung Telefunken RöW Ulm.

  Irrtümliche Bezeichnung der UY11 als UY11g und der UCL11 als UCL11g: Mit dem Zusatz "g" wurden die ersten Nachkriegs-"Stahlröhren" mit zylindrischen Glaskolben des Telefunkenwerks Ulm versehen. Die Röhren gab es aber von Anfang an nur als Glaskolbenröhre.

  Siehe auch Rex mit abgerundetem Gehäuse.

• Net weight (2.2 lb = 1 kg)
• 5.1 kg / 11 lb 3.7 oz (11.233 lb)

• Price in first year of sale
• 490.00 DM

• Source of data
• Das Rundfunk-Jahr 1948/49 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch
