Rhythmus 9 Nussb., hell

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21774

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Rhythmus 9 [Nussb., hell] - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 590 x 360 x 260 mm / 23.2 x 14.2 x 10.2 inch
  • Notes
  • Nussbaum, hell KW-Lupe, drehbare Ferritantenne.
  • Net weight (2.2 lb = 1 kg)
  • 11.2 kg / 24 lb 10.7 oz (24.67 lb)
  • Price in first year of sale
  • 369.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Rhythmus is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Rhythmus 9

Threads: 3 | Posts: 18

Hallo zusammen

Kann mir evtl. jemand weiterhelfen?
Der Poti ( 1,3 / 300 K Ohm) ist defekt.
Damit der Radio nicht zur toten Holzkiste wird, bräuchte ich einen Ersatz.
Als Laie bin ich überfordert, was man allenfalls als Alternative einbauen lassen könnte.
Der Wellendurchmesser beträgt 6mm, das Gewinde ist ein M10 mit 13mm Länge.
Auf dem Netz fand ich nur ein Modell, das vielleicht funktionieren würde, jedoch wohl Probleme beim Einbau gibt, falls dies überhaupt geht:
OMEG Potentiometer PC20BU, 1MOhm, logarithmisch, z.B. HIER

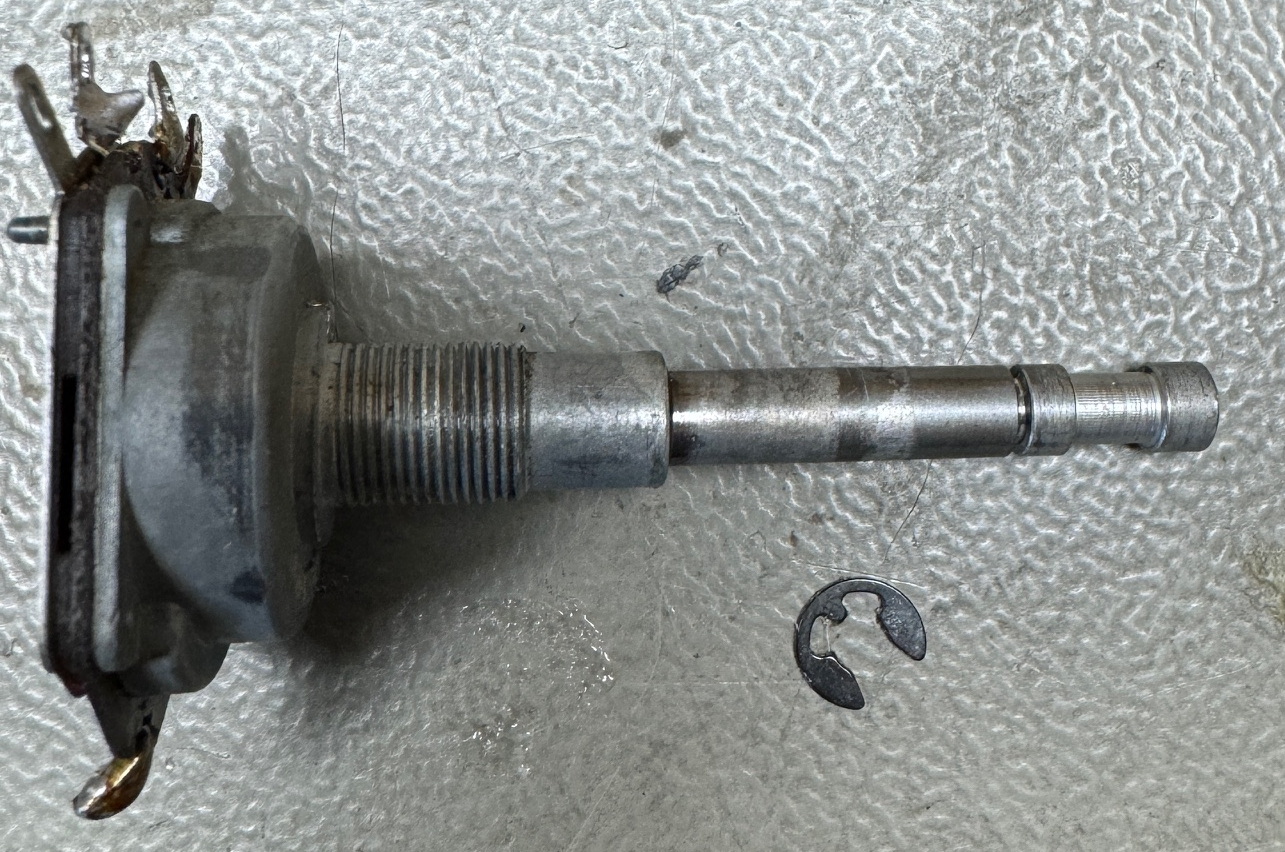

Der original Potentiometer sieht folgend aus, siehe Anhang

Vielleicht hat ja jemand von Euch ein passender Poti oder kann mir Tips geben 🤔

Gruss
Armand

Attachments

Armand Jorysch, 22.Oct.24

Weitere Posts (7) zu diesem Thema.

Hallo zusammen

Kann ich an meinen Röhrenradio Telefunken Rhythmus 9, an den Tonbandanschluss meinen Bluetooth Receiver TP-Link HA100 anschliessen?

Falls ja, wie nennt man den TB-Anschluss DIN 3Pol?, damit ich nach einem Adapterkabel suchen kann?

Danke im Voraus für die Hilfe

Armand





Armand Jorysch, 10.Oct.24

Weitere Posts (9) zu diesem Thema.

Guten Abend miteinander

Auf der Suche nach der Möglichkeit, einen Bluetooth-Adapter in einen Röhrenradio zu verbauen, bin ich  auf folgenden interessanten, kompetenten Artikel hier  im Radiomuseum von Matthias Zeber gestossen:

Professioneller „Bluetoothadapter für Röhrenradios"

YouTube Vorführung

Jedoch habe ich leider nicht die Kenntnisse, den angebotenen Bausatz selber zusammenzubauen und dann in den Radio einzubauen.

Evtl. kenne ich aber jemanden der mir den Bausatz zusammenbaut, jedoch niemanden, der dann die Platine im Radio anschliesst. Derjenige, der die Platine in den Radio einbaut, sollte auch das KnowHow haben, den Radio zu checken und allenfalls einen Service durchführen.
Es handelt sich um einen Telefunken Rhytmus 9, der funktioniert, aber wohl entstaubt und «geschmiert» werden muss, da es z.T. «chrost» bei der Lautstärke-, Höhen- und Tiefen-Einstellung sowie je nachdem bei Tastendruck.

Gibt es jemanden von Euch, der in der "Nähe" von Basel wohnt und mir helfen möchte, mein Projekt umzusetzen zu können?

Freundlicher Gruss
Armand Jorysch



Armand Jorysch, 09.Oct.24

Weitere Posts (2) zu diesem Thema.
