- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1950/1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 4096
SK50

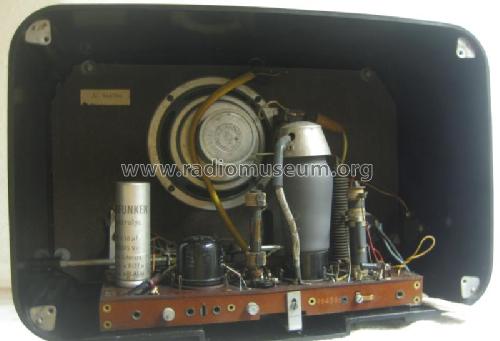

Bild ebay
Werbung
auf der Innenseite der Rückwand
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 2
- Number of Transistors
- Semiconductors
- Tr.Gl.=Metal-rectif.
- Main principle
- Superheterodyne (common); ZF/IF 472 kHz; Super, reaction, but not adjustable
- Tuned circuits
- 4 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- AC/DC-set / 117/220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
- Material
- Bakelite case
- from Radiomuseum.org
- Model: SK50 - Telefunken Deutschland TFK,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 355 x 240 x 175 mm / 14 x 9.4 x 6.9 inch
- Notes
- L-Abst.;8272 Stück geb. Für das Modell SK 50 konnte man den UKW-Nachrüstsatz Telefunken UKW 1C nachkaufen und mit der Rückwand verschrauben.
- Net weight (2.2 lb = 1 kg)
- 4 kg / 8 lb 13 oz (8.811 lb)
- Price in first year of sale
- 169.00 DM
- Source of data
- Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange-Nowisch
- Mentioned in
- Funkschau (5015)
- Picture reference
- Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
- Other Models
-
Here you find 3557 models, 3142 with images and 2110 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Telefunken: SK50
Threads: 1 | Posts: 5
In der Bedienungsanweisung wird auf ein UKW Einbaugerät hingewiesen, welches über einen eingebauten Lautstärkeregler verfügt.
Die mir bekannten UKW Einbaugeräte von Telefunken UKW 1C oder UKW 4C besitzen keinen eingebauten Lautstärkeregler. ( Es ist kein Problem das Poti extern zu verdrahten, aber mich interessiert ob die Aussage von der BA zutrifft)
Gab es Sonderausführungen mit eingebautem Lautstärkeregler ? Hat jemand ggf. Prospekt- oder Kataloghinweise.
Gruß Wolfram Zylka
Wolfram Zylka, 08.Feb.21
