Standard-Super 8H64WK Bakelit
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1947–1949
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 4150
Standard-Super_innen
Standard-Super_RW
Standard-Super

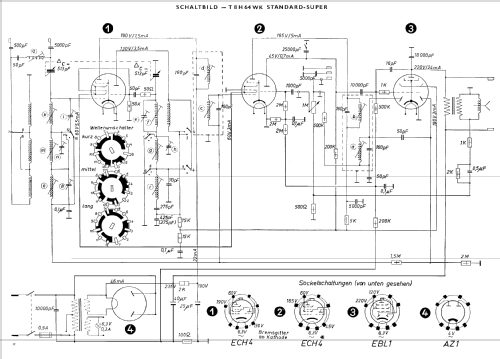

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 472 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110/220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Standard-Super 8H64WK [Bakelit] - Telefunken Deutschland TFK,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 367 x 302 x 186 mm / 14.4 x 11.9 x 7.3 inch
- Notes
-
Keine Netztrennung, Autotrafo !
Gemeinschaftsproduktion Britische Zone !Für den Standard Super konnte man den UKW-Nachrüstsatz Telefunken UKW 1C nachkaufen und mit der Rückwand verschrauben.
Siehe auch Standard-Super 1947.
- Net weight (2.2 lb = 1 kg)
- 6.7 kg / 14 lb 12.1 oz (14.758 lb)
- Price in first year of sale
- 475.00 RM
- Source of data
- Das Rundfunk-Jahr 1948/49 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange-Nowisch
- Mentioned in
- Funk-Technik (FT) (4703)
- Other Models
-
Here you find 3557 models, 3142 with images and 2110 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Standard-Super is part of the collections of the following members.
Forum contributions about this model: Telefunken: Standard-Super 8H64WK
Threads: 2 | Posts: 4
Hallo liebe Mitglieder des RM.
Habe ein Telefunken-Radio bekommen, von dem ich keine Typenbezeichnung kenne da die Rückwand und die Röhren fehlen.
Im RM ist ein Diana 8H64GWK eingestellt. Bei diesem handelt es sich wohl um das gleiche Gehäuse. Form und Maße sind identisch.
Das Chassis ist aber anders bestückt. Es ist ein Trafo vorhanden (Sparversion) zur Erzeugung der Heizspannung von 6,3V und 4V. UB wird direkt aus der Netzspannung gewonnen.

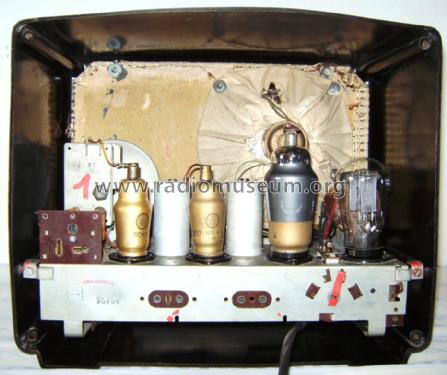

4 Außenkontaktsockel sind vorhanden und 3 Anschlußkappen für die Gitter auf den Röhren siehe Foto im Anhang.
1. Röhre ECH4?
2. Röhre EF??? für ZF-Verstärkung
3. Röhre EBL1 Endröhre (funktioniert schon)
4 Röhre AZ1
Möchte das Radio wieder in Betrieb nehmen. Wer kann Angeben über das Gerät machen oder hat sogar einen Schaltplan.
Schon jetzt herzlichen Dank für die Hilfe.
Manfred Seidel
Attachments
- chasis (39 KB)
Manfred Seidel, 16.Feb.10
Eilert Menke, 24.Jun.04
