• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1988–1990

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 180581

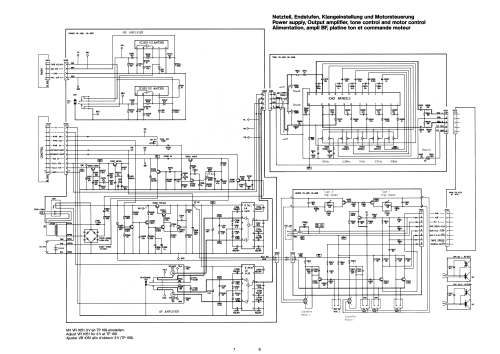

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• PLL, Phase-locked loop; ZF/IF 450/10700 kHz

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Batteries (any type) / 220-230 / D: 10 x 1,5 & AA: 2 x 1,5 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 20 W (40 W max.)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Stereo Compact Studio HP830T - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 675 x 240 x 165 mm / 26.6 x 9.4 x 6.5 inch

• Notes

• 2 Cassettendecks, davon 1x Aufnahme/Wiedergabe, 1x Wiedergabe. Dolby-B NR-System. High speed dubbing. Bandsortenumschalter für Fe/CrO₂/Metall. NF-Eingänge für Phono Magnet und AUX (CD-Player). Anschlüsse für Mikrofon und Kopfhörer frontseitig.

  Angegebene Ausgangsleistung bei Betrieb aus dem Wechselstromnetz.
  Bei Batteriebetrieb: 2 x 4 W.

  2 abnehmbare 2-Weg Lautsprecherboxen.

  2 hintergrundbeleuchtete LCD-Displays für Frequenz/Uhrzeitanzeige und Ausgangsleistung.
  Der Senderspeicher benötigt 2 AA-Batterien 1,5 V, die auch bei Netzbetrieb eingesetzt bleiben müssen.

  Innenleben identisch zu Nordmende
  Galaxycorder PL8000(parallel angeboten und 50 DM teurer, Bedienungspanel etwas anders). Beide Marken damals unter Thomson, der aber im Hintergrund bleibt. Beide höchstwahrscheinlich in Japan gebaut, s. Bauweise und -teile.
  Vorgänger: HP800 von 1984; vgl. Ausstattung, Gewicht und Preis.
  Nachfolger: HP840T

• Net weight (2.2 lb = 1 kg)
• 7.4 kg / 16 lb 4.8 oz (16.3 lb)

• Price in first year of sale
• 499.00 DM

• Mentioned in
• Taxliste Franzis Verlag (41. Auflage, 1993)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Boris Witke † 9.2024. See "Data change" for further contributors.
