• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1969

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 114793

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superhet, double/triple conversion; ZF/IF 10700/455 kHz

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 11,3 - 30 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 0.8 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

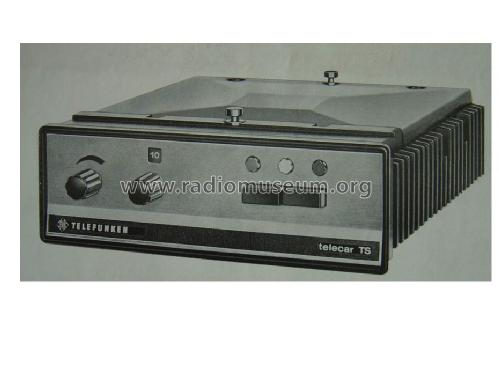

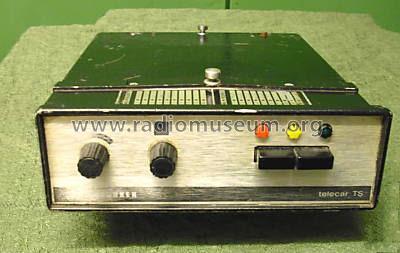

• Model: Telecar TS - Telefunken Deutschland TFK,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 188 x 60 x 215 mm / 7.4 x 2.4 x 8.5 inch

• Notes

• UKW-Sprechfunkgerät für das 80- oder 160 MHz-Band; Sendeleistung 6 Watt (reduziert 1 Watt), FM-Modulation, NF-Durchlassbreite 300···3000 Hz, abschaltbare Rauschsperre, Rufton 1750 oder 2135 Hz, NF-Ausgangsleistung 0,8 Watt an 6 Ohm oder 250 Ohm.

  Je nach Ausstattung sind maximal 10 Kanäle in einem Abstand von minimal 20kHz möglich.

• Net weight (2.2 lb = 1 kg)
• 2.4 kg / 5 lb 4.6 oz (5.286 lb)

• Literature/Schematics (1)
• -- Original-techn. papers. (Nr. 1.3.3 / Sept. 1969)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
