Trovador U1653
Telefunken Radiotécnica Ibérica; Getafe
- Country
- Spain
- Manufacturer / Brand
- Telefunken Radiotécnica Ibérica; Getafe
- Year
- 1953
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 62551
U-1653 Ebay seller caligary
U-1653 Ebay seller caligary back-view

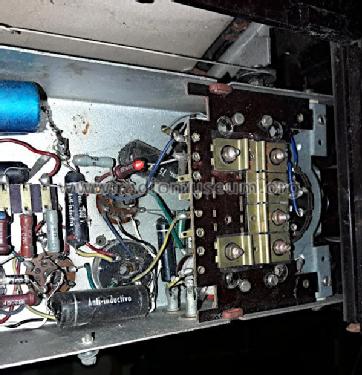

U-1653 Ebay seller caligary chassis-view
U-1653 Ebay seller caligary dial-view
U-1653 Ebay seller caligary side-view
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- ZF/IF 468 kHz; 2 AF stage(s)
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast plus 2 Short Wave bands.
- Power type and voltage
- AC/DC-set / 125 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Trovador U1653 - Telefunken Radiotécnica
- Shape
- Tablemodel without push buttons, Mantel/Midget/Compact up to 14
- Dimensions (WHD)
- 300 x 230 x 180 mm / 11.8 x 9.1 x 7.1 inch
- Notes
- Piloto de 125V 10W.
- Price in first year of sale
- 1,995.00 Ptas
- External source of data
- Ernst Erb
- Source of data
- Radio Historia y Técnica, J.J.E.
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 372 models, 296 with images and 265 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Radiotécnica Ibérica; Getafe
Collections
The model Trovador is part of the collections of the following members.
Forum contributions about this model: Telefunken: Trovador U1653
Threads: 1 | Posts: 4
Hola a todos,
he conseguido una Telefunken Trovador (U-1653) en bastante mal estado de chasis pero no de mueble y ademas sin la tapa trasera. No he encontado casi informacion ni fotos de ella (de la tapa) y querria pedir una foto de la tapa o algo por lo que poder realizar una copia de esta, cosas como como va el logotipo, forma de los agujeros de ventilacion, etc.
Gracias de antemano.
Fer
he conseguido una Telefunken Trovador (U-1653) en bastante mal estado de chasis pero no de mueble y ademas sin la tapa trasera. No he encontado casi informacion ni fotos de ella (de la tapa) y querria pedir una foto de la tapa o algo por lo que poder realizar una copia de esta, cosas como como va el logotipo, forma de los agujeros de ventilacion, etc.
Gracias de antemano.
Fer
Fernando Hidalgo-Suarez, 20.May.06
