• País
• Alemania

• Fabricante / Marca
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Año
• 1943–1945

• Categoría
• Receptor militar

• Radiomuseum.org ID
• 106968

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 14

• Válvulas
• RV12P2000 RG12D60 URFA610 MSTV140/60Z

• Numero de transistores

• Semiconductores
• MZ6001

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 4000 kHz; 2 Etapas de AF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red / Baterías o pilas / 110; 125; 155; 190; 210; 230 / 12 Volt

• Altavoz
• - Este modelo usa amplificador externo de B.F.

• Material
• Metálico

• de Radiomuseum.org

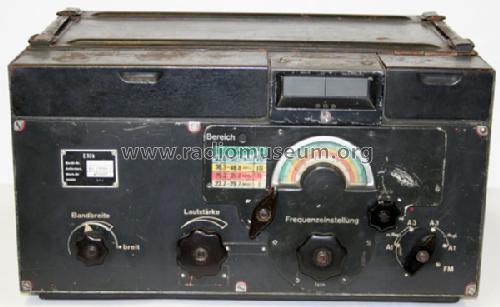

• Modelo: "Ulm" E53b [Ln 21001-1] - Telefunken Deutschland TFK,

• Forma
• Sobremesa apaisado (tamaño grande).

• Ancho, altura, profundidad
• 445 x 245 x 350 mm / 17.5 x 9.6 x 13.8 inch

• Anotaciones
• 12 x RV12P2000, 2 x RG12D60. 23,7 MHz bis 70 MHz in 5 Bereichen, A1/A2/A3/F3, ZF-Bandbreite stetig regelbar (1...20 kHz) und feste Stellung 50 kHz (FM). Projektionsskala. Verwendung in Wehrmacht und Luftwaffe.

• Peso neto
• 45 kg / 99 lb 1.9 oz (99.119 lb)

• Ext. procedencia de los datos
• Original-techn. papers

• Mencionado en
• Die Deutschen Funkpeil- und Horchverfahren bis 1945 (Seite 34)

• Documentación / Esquemas (1)
• -- Original-techn. papers. (D. (Luft) T. 4422/2. Luft-Boden-Einheitsempfänger E 53, Teil 2, Geräte-Handbuch, November 1944)

• Autor
• Modelo creado por Valery Gromov. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 3561 modelos, 3145 con imágenes y 2112 con esquemas.
