All Wave Monitor TF-182

• Paese
• Europa

• Produttore / Marca
• Teleton Gruppe

• Anno
• 1969 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 359921

• Immagini

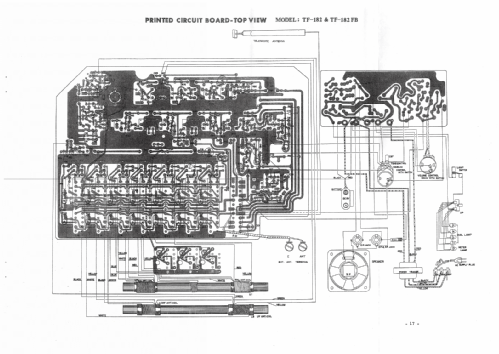

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 20

• Semiconduttori
• SE5006 SE3001 SE5001 SE1001 CS1254 SE4010 2SB185 2SB187 2SB405 1S351 1N60 1S334 DS-18 10D-1

• Principio generale
• Supereterodina con stadio RF; ZF/IF 455/10700 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 115; 230 / D: 6 × 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Potenza d'uscita
• 1 W (1.5 W max.)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: All Wave Monitor TF-182 - Teleton Gruppe

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 485 x 260 x 140 mm / 19.1 x 10.2 x 5.5 inch

• Annotazioni

• 14 diodes,

  Shortwave ranges:

  • 1.6 - 4 MHz,
  •  4 - 12 MHz,
  • 12 - 22 MHz,
  • 22 - 30 MHz,
  • 5.7 - 6.8 MHz (49m band),

  BFO, AFC, squelch,

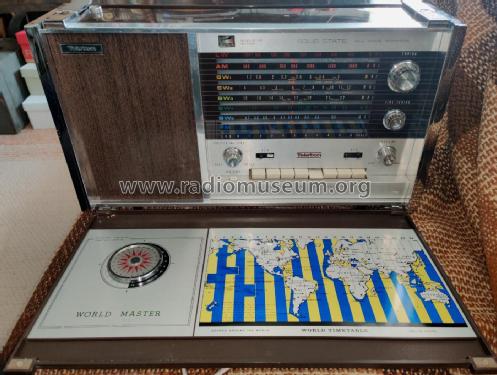

  scale illumination, world time map in the housing cover, tape socket.

  Each solid state device is listed once only.

  See also Teleton TF-182 FB

  According to the documentation, the two radios are completely identical. The only difference is in the colors, so brown and silver and black and silver (FB version).

• Peso netto
• 5.3 kg / 11 lb 10.8 oz (11.674 lb)

• Bibliografia
• -- Original-techn. papers.
