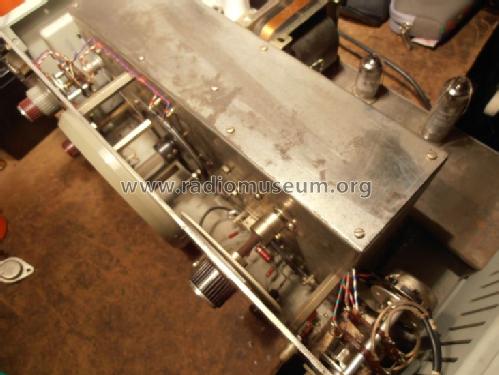

Sweep Marker Generator VHF-UHF VU167

TES - Tecnica Elettronica System; Milano

Data
Forum
Pictures
Collections

  • Year
  • 1967–1971
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 83802

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • 3
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Sweep Marker Generator VHF-UHF VU167 - TES - Tecnica Elettronica
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 400 x 220 x 235 mm / 15.7 x 8.7 x 9.3 inch
  • Notes

  • HF-VHF-UHF

    Sweep:

    • Segnale max di uscita IF 30mV , VHF 200 mV, UHF 30 mV;
    • Impedenza di uscita 75 ohm;
    • Attenuatore d'uscita 0-80 dB;
    • Vobulazione regolabile da 0 a 15 MHz.
    • Campo di frequenza: 1-32MHz, 32-85MHz, 160-250MHz, 470-780MHz.

    Marker:

    • Campo di freq.: da 3 a 800MHz;
    • Controllo freq. con quarzo prec. < 1 %;
    • Modulazione AM 400 Hz, profondità 30%.

    Il Marker impiega il sistema di calibrazione a battimento, che permette di avere la precisione del segnale di marcatura uguale a quella del quarzo interno (quarzo da 5,5MHz) sull'intera gamma di frequenze coperta.

    Lo sweep possiede un controllo di ampiezza a retroazione, che permette il livellamento di uscita entro 2dB fino alla massima variazione di 15MHz.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Source of data
  • - - Manufacturers Literature
  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Alessandro De Poi. See "Data change" for further contributors.
