Junak (Meccano) OM-661

Tesla; Praha, Bratislava etc.

Data
Forum
Pictures
Collections

  • Year
  • 1966 ??
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 191383
    • Brand: Supraphon

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 3
  • Semiconductors
  • Main principle
  • TRF (Tuned-Radio-Frequency but use of regeneration unknown)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Junak OM-661 - Tesla; Praha, Bratislava etc.
  • Shape
  • Miscellaneous shapes - described under notes.
  • Notes

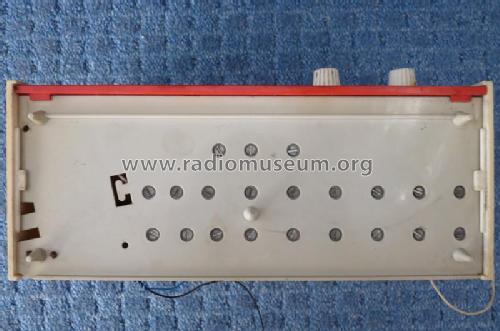

  • Bausatz, es soll von einer Firma Dexel als Konsumgut produziert worden sein ( dort Modellbezeichnung Meccano). Verkauf des Bausatzes und auch Logo am Gerät Tesla. Die Teile werden ohne Löten zusammengebaut, mittels Schrauben. Das Gerät hat auf der Rückseite einen Eingang für Mikrofon und Grammofon. Es gibt eine dreipolige DIN-Buchse als Ausgang für Anschluß eines Tonbandgerätes. Das Gehäuse sieht aus wie aus dem Tesla- Drahtfunk-Lautsprecherprogramm. Eigentlicher Hersteller des Bausatzes dürfte jedoch die Polnische Firma ELTRA sein, siehe Rückwand.

    Bausatz ist baugleich zum Jacek OM-661 von Unitra.

  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.
