RC-Generator BM344

• Country
• Czechoslovakia

• Manufacturer / Brand
• Tesla; Praha, Bratislava etc.

• Year
• 1959 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 109634

• • Brand: Supraphon

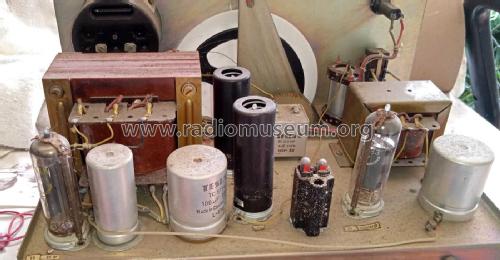

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• 6L43 6L43 6L43 EZ81

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 120; 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: RC-Generator BM344 - Tesla; Praha, Bratislava etc.

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 270 x 330 x 240 mm / 10.6 x 13 x 9.4 inch

• Notes

• RC-Generator; Frquenzbereiche 20 Hz - 1,4 MHz, -50 dB, -40 dB, -30 dB, -20 dB, -10 dB, +10 dB, +20 dB.

  Bereiche:
  I:    20 - 200 Hz
  II:   200 - 2000 Hz
  III:  2 - 20 kHz
  IV: 20 - 200 kHz
  V:  0,2 - 1,4 MHz

  Ausgangsspannung: 0 - 10 V
  Verzerrung: von 20 Hz bis 200 kHz ≤ 0,5%
                    über 200 kHz              > 0,5%
  Frequenzgang: im ganzen Bereich ± 1 dB

  Sicherungen: Netzsicherung 0,5 A für 220 V
                      Netzsicherung 1,0 A für 120 V
                      Anodensicherung: 0,16 A
  Leistungsaufnahme: 60 W

  Das Gerät wurde auch mit der Röhrenbestückung 3x 6L43, 1x 6B32, 1x EZ81 geliefert.

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Source of data
• -- Collector info (Sammler)

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
