• Country
• Czechoslovakia

• Manufacturer / Brand
• Tesla; Praha, Bratislava etc.

• Year
• 1959 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 115749

• • Brand: Supraphon

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 6F32 6CC31 6CC31 6Z31 11TA31

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 120; 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

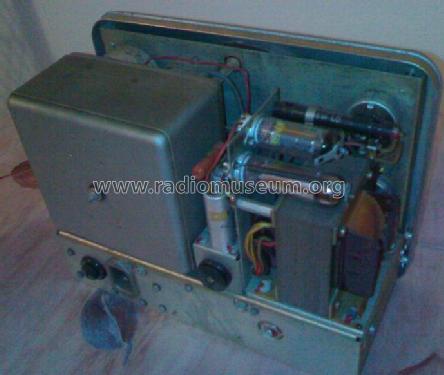

• Model: TV Signal Generator BM261 - Tesla; Praha, Bratislava etc.

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 265 x 205 x 170 mm / 10.4 x 8.1 x 6.7 inch

• Notes

• Frequency range: 5,2 MHz - 230 MHz in 6 subbands. OIRT standard.

  HF-Ausgangsspannung: ca. 50 mV mit der Möglichkeit der Abschwächung unter 50 µV
  Ausgangsimpedanz für HF: 70 Ω
  Ausgangsmodulationsspannung an den NF-Buchsen:
     - Horizontalbalken: 7 Vss
     - Vertikalbalken: 7 Vss
     - NF-Spannung 1 kHz: 2 V
     - Tonträger 6,5 MHz (Quarz): 2 V
     - Ausgangsimpedanz für NF: 5 kΩ (NF wird am 5 kΩ Potentiometer abgenommen)
  Innere Modulation:
  a) Durch Horizontalbalken, Balkenverhältnis 1:1 mit der Frequenz 300 - 600 Hz
  b) Durch Vertikalbalken, Balkenverhältnis 1:1 mit der Frequenz 75 - 175 kHz
  c) NF 1 kHz, Amplitudenmodulation, Modulationsgrad: 30%
  Absicherung: Netz: 0,3 A für 220 V, 0,4 A für 120 V
  Leistungsaufnahme: ca. 30 W
  Zubehör: 70 Ω - Koaxialkabel mit Endstück, 2 Anschlußkabel

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Source of data
• -- Original-techn. papers.

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Gabriel Toth. See "Data change" for further contributors.
