- País
- España
- Fabricante / Marca
- Thomson Española S.A.; Thomson General Eléctrica; Cedosa; Electa; Setelsa; Madrid
- Año
- 1981 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 317731
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 1
- Válvulas
- Numero de transistores
- Hay semiconductores.
- Semiconductores
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 38900 kHz
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- de Radiomuseum.org
- Modelo: Ch= ICC3 [90º] - Thomson Española S.A.; Thomson
- Anotaciones
-
Thomson Española S.A. Chasis para Televisor color Ch= ICC3 90º.
Existe versión para TRC de 90º y 110º, que usan el conjunto Señal de Barridos CSB300 y CSB350 respectivamente.
El esquema original, documentos 10 a 14, es para la versión de 90º; el sacado del Esquemario REDE, documentos 57 a 62, presenta diferencias con el anterior, mientras que se supone que el resto de la documentación, al no especificar nada, será valida para ambos modelos.
- Mencionado en
- Nota de servicio nº 456 de 21-diciembre-1982
- Documentación / Esquemas (1)

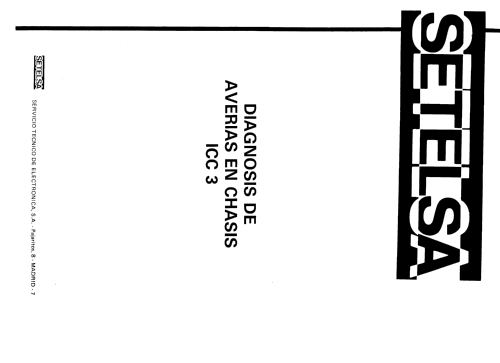

- -- Original-techn. papers. (Diagnosis de averías en chasis ICC3)
- Documentación / Esquemas (2)
- Esquemario TV Color REDE, tomo XXV
- Autor
- Modelo creado por Miguel Bravo-Cos. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 178 modelos, 82 con imágenes y 108 con esquemas.
