• Country
• Switzerland

• Manufacturer / Brand
• Thorens SA; St. Croix

• Year
• 1949–1952 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 13729

• • alternative name: Thorens Inc., N.Y.

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• 6BE6 6BA6 6AL5 EM4

• Main principle
• Superheterodyne (common); ZF/IF 470 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and 2 x Short Wave.

• Power type and voltage
• Powered by external power supply or a main unit. / AC 6.3 & DC ? Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

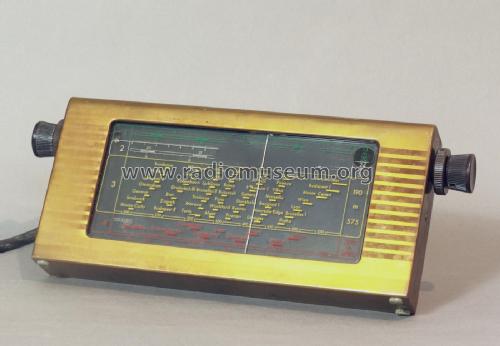

• Model: New Century Tuner - Thorens SA; St. Croix

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 295 x 140 x 43 mm / 11.6 x 5.5 x 1.7 inch

• Notes

• Nur Tuner; variable Bandbreite.

  Anschlusskabel mit Oktalstecker für den Verstärker mit Netzgerät (kombiniert Stromversorgung und Niederfrequenz-Weiterleitung) 3 Meter Länge, sodass der Tuner im Abstand zu Stromversorgung und Schallwiedergabe positioniert werden kann.

  Kombinationsmöglichkeiten siehe auch Thorens New Century Classic

  Magisches Auge quer zur Bickrichtung eingebaut (entsprechend Ausbuchtung in der Rückwand); Umlenkung des Leuchtbilds über 45°-Spiegel in die Sichtöffnung (rechts oben in der Skalenscheibe). Rückseite des Spiegels, rechteckig schwarz, erkennbar im Chassisbild oben links zwischen Potentiometer und Röhre EM4.

• Net weight (2.2 lb = 1 kg)
• 2.9 kg / 6 lb 6.2 oz (6.388 lb)

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Die «Thali Schemasammlung» führt das Modell.

• Literature/Schematics (1)
• -- Original-techn. papers.
