Digital Frequency Meter PFM 200
Thurlby Thandar Instruments
- Pays
- Royaume Uni
- Fabricant / Marque
- Thurlby Thandar Instruments
- Année
- 1979
- Catégorie
- Appareils de mesure et de dépannage (matériel de labo)
- Radiomuseum.org ID
- 201511
-
- alternative name: Thandar Electronics || TTI
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 9
- Semi-conducteurs
- BF199 BF199 BF245 ZTX214 ZTX239 ZTX313 ZTX214 BFR41 SN74LS00 SN74LS74 SP8660 ICM7216 BA244 1N4148 BZX41 NSA1588A
- Gammes d'ondes
- - sans
- Tension / type courant
- Batteries / Alim. BT séparée avec fiche / PP3: 1 x 9 / 9 Volt
- Haut-parleur
- - - Pas de sortie basse fréquence
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: Digital Frequency Meter PFM 200 - Thurlby Thandar Instruments
- Forme
- Portable, appareil de poche. Taille < 20cm
- Dimensions (LHP)
- 75 x 35 x 155 mm / 3 x 1.4 x 6.1 inch
- Remarques
-

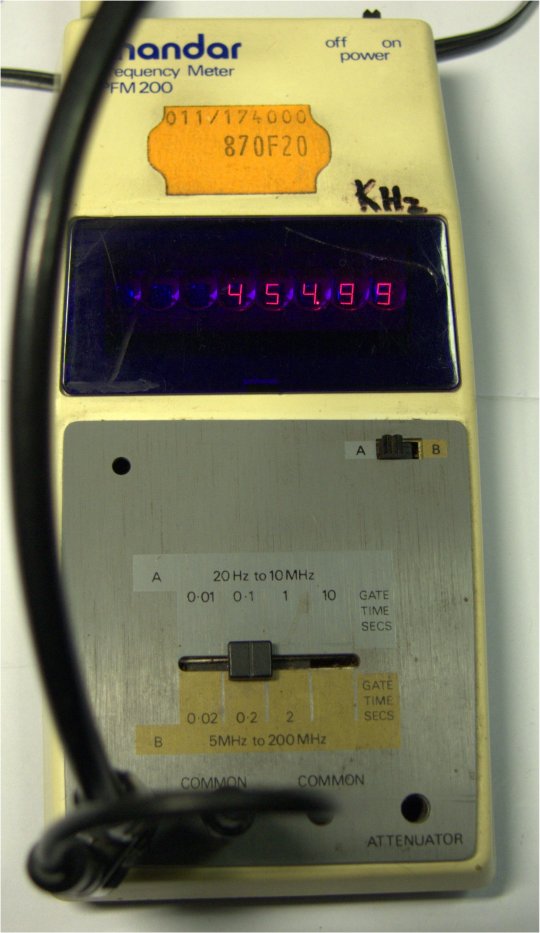

Pocket Frequency Meter PFM-200
Frequency range: 20 Hz...200 MHz.
Sensivity: 10 mVrms direct, 100 mVrms on attenuator input.
Developed by Sinclair Electronics, see Sinclair PFM200Note: manual mentions the ICL7216 as screen driver, but that is a typo. This equipment has an 8 digit LED display (NSA1588A) and uses an ICM7216 LED driver.
- Poids net
- 0.150 kg / 0 lb 5.3 oz (0.33 lb)
- Prix de mise sur le marché
- 54.00 GBP
- Schémathèque (1)
- -- Original-techn. papers.
- Auteur
- Modèle crée par d'un membre de D. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 18 modèles d'appareils, 14 avec des images et 9 avec des schémas.
Tous les appareils de Thurlby Thandar Instruments
Collections
Le modèle Digital Frequency Meter fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Thurlby Thandar: Digital Frequency Meter PFM 200
Discussions: 1 | Publications: 1
J'ai acheter ce fréquencemètre en 1979 pour 870.20FF
Pièces jointes
- Mesure de la FI d'un récepteur (70 KB)
Jean Marchal, 12.Oct.12
