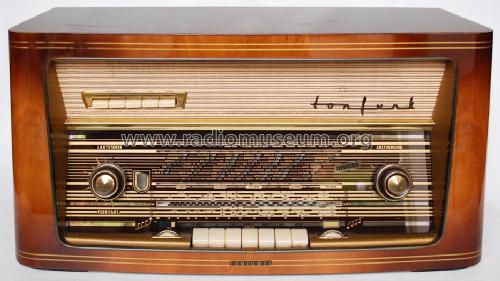

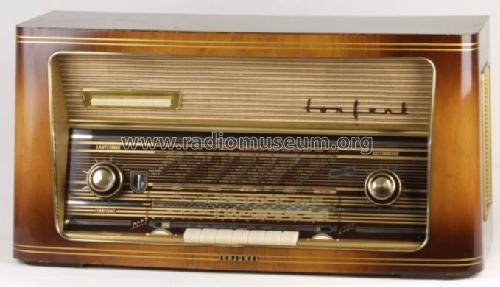

Tonjuwel W346 4 Lsp.(2x Tiefton seitlich)

Tonfunk GmbH; Karlsruhe

Data
Forum
Pictures
Collections

  • Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20661

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 120/220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tonjuwel W346 [4 Lsp.] - Tonfunk GmbH; Karlsruhe
  • Dimensions (WHD)
  • 645 x 410 x 260 mm / 25.4 x 16.1 x 10.2 inch
  • Notes

  • Diese Ausführung hat seitlich, rechts und links je einen Tieftonlautsprecher und frontseitig zwei Hochtonlautsprecher, davon 1x perm.-dyn. und 1x elektrostatisch.

    Es gibt auch eine Ausführung mit einem frontseitigenTieftonlautsprecher und drei weiteren Hochtontautsprechern.

    Das Schema zeigt jedoch nur 3 Lautsprecher ohne den el.-stat. Lautsprecher.

    Es gibt auch den W346G mit zwei EL84 in Gegentaktschaltung.

  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 389.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Tonjuwel is part of the collections of the following members.

 Forum

Forum contributions about this model: Tonfunk GmbH;: Tonjuwel W346

Threads: 1 | Posts: 1

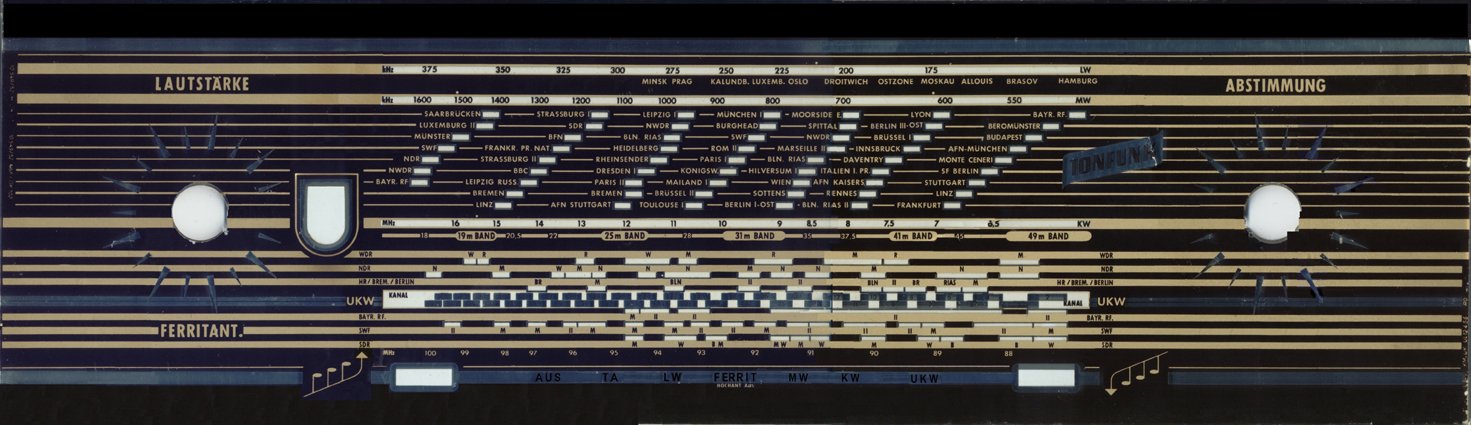

Should anyone need a copy of the tuning dial of this radio, A.Zanandrea has kindly provided a scan (right click on it to save and see it at full size):

Alessandro De Poi, 27.Jul.07
