Tonperle W286

Tonfunk GmbH; Karlsruhe

Data
Forum
Pictures
Collections

  • Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 17389

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 120/220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 4.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tonperle W286 - Tonfunk GmbH; Karlsruhe
  • Dimensions (WHD)
  • 570 x 350 x 225 mm / 22.4 x 13.8 x 8.9 inch
  • Notes
  • Die Basis des Modellblattes war der hinterlegte Schaltplan. Jetzt stellt sich heraus das dieses Modell 4 Lautsprecher verbaut hat.
  • Net weight (2.2 lb = 1 kg)
  • 9.7 kg / 21 lb 5.9 oz (21.366 lb)
  • Price in first year of sale
  • 329.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)

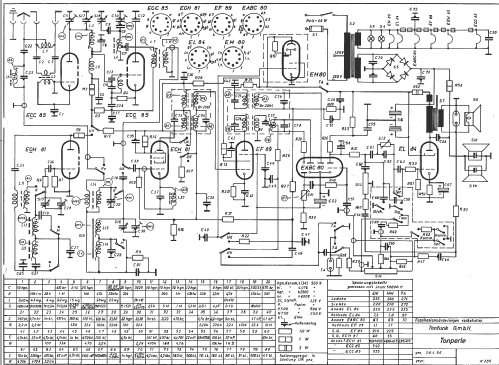

  • -- Schematic
  • Literature/Schematics (2)

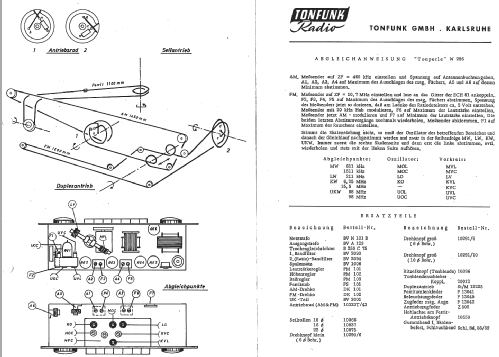

  • -- Original-techn. papers. (Original Service-Unterlagen, Schaltbild 28,4.56)
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
