Violetta H (WH) AZ1
Tonfunk GmbH; Karlsruhe
- Country
- Germany
- Manufacturer / Brand
- Tonfunk GmbH; Karlsruhe
- Year
- 1950/1951
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 17306
Kat.d. Rundf.Gr.Handel 1950/51
Tonfunk Prospekt
Tonfunk Prospekt
Frontansicht
Chassis von oben
Chassis oben vorne

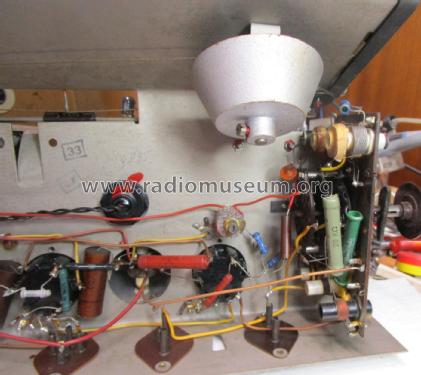

Chassis von unten, linke Seite
Chassis von unten, rechte Seite
Prüfkarte mit Gerätenummer und Abzeichnungen

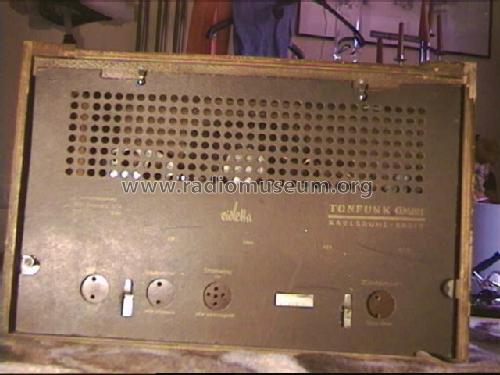

Rückansicht mit Buchsen
Rückwand einzeln Sichtseite
Rückwand - Innenseite mit Plan
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 472 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Ready for FM, has Broadcast, Long Wave, Short wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220-240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: Violetta H [AZ1] - Tonfunk GmbH; Karlsruhe
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 493 x 325 x 250 mm / 19.4 x 12.8 x 9.8 inch
- Notes
-
Gerät hat rückseitig 5-polige Systembuchse für Tonfunk UKW-Geräte anzustecken, beschaltet mit 6,3 V für Heizung, Masse, und 240 V Anodenspannung. Für die NF wird der TA-Eingang beutzt, weshalb am Wellenschalter TA/UKW steht.
Auch interessant, die EM4 wird als NF-Vorstufe benutzt, daher ist Ihr Sockel mitsamt Koppelkondensatoren im Metallgehäuse untergebracht.
Am Netzspannungswähler ist 220V+240V gebrückt, 150V frei, 110V + 125V gehen zum Trafo als getrennte Leitungen.
Der Katalog des Rundfunk-Grosshandels nennt abweichend ein Gewicht von 10 kg. Die Modellbezeichnung laut Katalog ist Violetta H, die spätere Ausgabe des Tonfunk-Schemas nennt Violetta WH. Es handelt sich um dasselbe Modell.
Siehe auch Variante Violetta H mit EZ40 anstatt AZ1.
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Price in first year of sale
- 248.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Funkschau (5016)
- Literature/Schematics (1)
- -- Original-techn. papers.
