Abzweigverstärker V74a

Tonographie Apparatebau (TAB), Wuppertal-Elberfeld

Data
Forum
Pictures
Collections

  • Year
  • 1959
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 215441
    • Brand: TAB

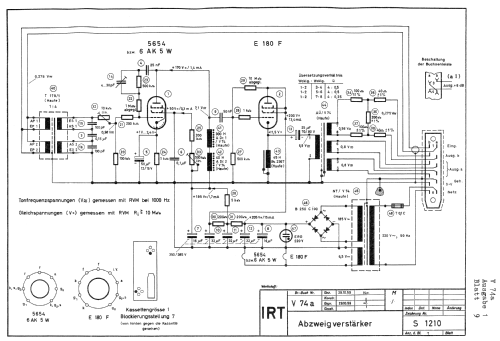

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Abzweigverstärker V74a - Tonographie Apparatebau TAB,
  • Shape
  • Chassis only or for «building in»
  • Notes
  • Der TAB V74a dient zur Entkopplung und zur Abzweigung von Hall- und Effektkanälen. Mit ihm ist es möglich, vor der Mischung in der Reglerwanne Modulation hinter den einzelnen Mikrofonreglern zur gesonderten elektroakustischen Bearbeitung abzuzweigen. Insbesondere ist hierbei an die Verhallung, Filterung, definierte Verklirrung und Laufzeitverzögerung einzelner Kanäle entsprechend der gewählten Mikrofonreglerstellung gedacht.
    Die bisher mögliche Entkopplung der einzelnen Kanäle durch Widerstände erreicht mit beispielsweise 30 dB Dämpfung für eine 5-teilige Wanne keinen betriebsbrauchbaren Wert, zumal in der Praxis mit wesentlichen Pegeldifferenzen in den Einzelkanälen zu rechnen ist. Gleichzeitig muss gefordert werden, dass der Abzweigpegel mit +6 dB niederohmig entnommen werden kann, damit bei der weiteren Verarbeitung ein genügend hoher Störspannungsabstand gewahrt bleibt. Dies gilt z.B. für die Hallplatte O 54.
    Zeitpunkt der Betriebseinführung: 1959

    [Braunbuch-Beschreibung V74a, Ausg. 1, © IRT GmbH, 1959]
  • Net weight (2.2 lb = 1 kg)
  • 2.8 kg / 6 lb 2.7 oz (6.167 lb)
  • Mentioned in
  • Braunbuch-Beschreibung ARD/IRT, 1959
