Solid State AM-FM Stereo Receiver KR-33

Kenwood, Trio-Kenwood Inc.; Komagane

Data
Forum
Pictures
Collections

  • Year
  • 1970 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 325515
    • alternative name: Trio Corp.
    • Brand: Jennen

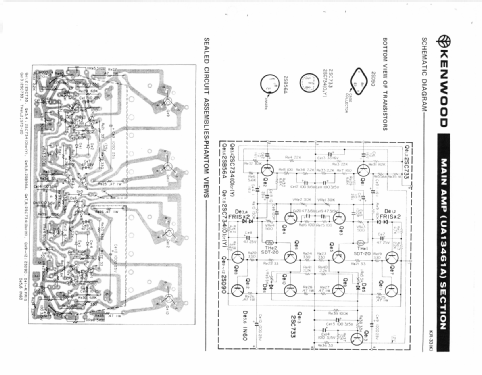

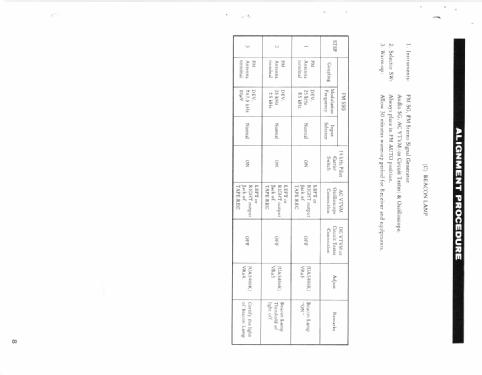

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 455/10700 kHz
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220-240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 17.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Solid State AM-FM Stereo Receiver KR-33 - Kenwood, Trio-Kenwood Inc.;
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 14 x 4 x 11 inch / 356 x 102 x 279 mm
  • Notes

  • Modell KR-33 darf nicht verwechselt werden mit Modell KR-33L. Die Geräte sind sehr verschieden voneinander, nicht nur bezüglich Wellenbereich (KR-33L hat zusätzlich Langwellen-Empfang).

    In der Schweiz wurde vom Kenwood-Importeur Spitzer Electronic das KR-33-Chassis mit einem Hochfrequenz-Telephonrundspruch- (HFTR-) Vorsatzgerät  des Herstellers Sondyna ergänzt und in ein lokal gefertigtes Holzgehäuse eingebaut, welches dadurch breiter als das Originalgehäuse wurde. Zum Mittelwellen- oder HFTR-Empfang musste der Drehschalter "Selector"  auf "AM" gestellt werden. War eine der Tasten 1 bis 6 des Vorsatzgerätes gewählt, wurden die HFTR-Frequenzen (175, 208, 241, 274, 307, 340 kHz) empfangen. War die Taste "AM" am Vorsatzgerät gedrückt, wurde der AM-Tunerteil durchgeschaltet.


    Die abgebildeten Photos sind vom oben erwähnten Schweizer-Modell KR33 mit HFTR-Vorsatz. In diesem Gerät waren die Signalpfade seltsam verschaltet: Vom AUX-Eingang führte pro Kanal ein (vom Importeur eingebauter?) 56kOhm-Widerstand auf die Sekundärseite des "Tape Monitor Source/ Play" -Schalters, so dass ein am AUX-Eingang anliegendes NF-Signal immer den anderen NF-Quellen beigemischt wurde und umgekehrt am AUX-Eingang stets das NF-Signal, welches gerade gehört wurde, entnommen werden konnte. Ob der AUX-Eingang zu einem Ausgang für eine externe Endstufe einer Hintergrund-Beschallungsanlage umgebaut worden war?
