• Country
• Germany

• Manufacturer / Brand
• Tristar; Kaufhalle GmbH; Köln

• Year
• 1988 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 329289

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• TDA1083 LM8560

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 3 AM circuit(s)     7 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 V & back up 1 x 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

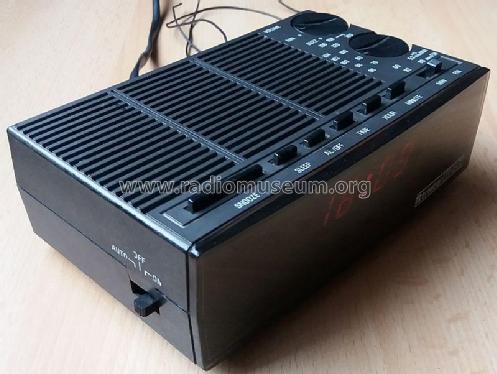

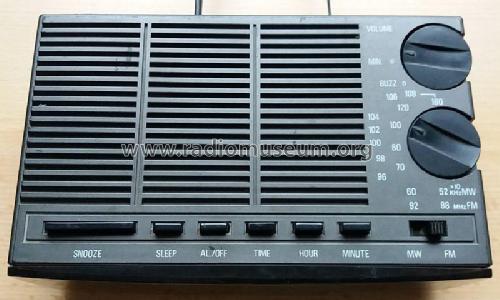

• Model: Radiowecker UR 4502 - Tristar; Kaufhalle GmbH; Köln

• Shape
• Tablemodel with Clock ((Alarm-) Clock Radio).

• Dimensions (WHD)
• 165 x 60 x 100 mm / 6.5 x 2.4 x 3.9 inch

• Notes

• Es handelt sich hier um einen Radiowecker mit roter LED-Anzeige für AM und FM-Empfang. Das Radio ist mit einer s.g. Wurfantenne (etwa 90 cm isolierte Litze) für FM und einer Ferritantenne für AM bestückt. Der UKW-Zweig besteht nur aus Eingangskreis ohne Vorverstärkung, nicht selbstschwingende Mischstufe und Mischoszillator. Die FM-ZF, der vollständige AM-Pfad und die NF-Verstärkung wird von dem Integrierten Schaltkreis TDA 1083 (AEG/Telefunken) mit den dafür vorhandenen Schwingkreisen und der weiteren Beschaltung bewirkt. Statt eines Tongenerators wird bei ausgeschaltetem Lautstärkesteller die Netzfrequenz als Wecksignal benutzt (sehr unangenehm).

  Das Gerät wird aus dem 220 V Netz versorgt. Die 9 V Batterie dient nur der Gangreserve der Uhr. Ohne Batterie verliert die Uhr bei Stromausfall sowohl Uhrzeit als auch die Weckzeit.





• Net weight (2.2 lb = 1 kg)
• 0.5 kg / 1 lb 1.6 oz (1.101 lb)
