Report Monitor 4400

Uher Werke; München

Data
Forum
Pictures
Collections

  • Year
  • 1981 ?
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 98019

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Line / Batteries (any type) / 100-130; 200-240 / 6 (Akku) oder 5 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 0.8 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Report Monitor 4400 - Uher Werke; München
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 285 x 100 x 235 mm / 11.2 x 3.9 x 9.3 inch
  • Notes
  • Vierspur-Stereo; Bandgeschwindigkeiten 2,4/4,74/9,5/19 cm/s. Spulen-Ø 13 cm.
  • Net weight (2.2 lb = 1 kg)
  • 3.8 kg / 8 lb 5.9 oz (8.37 lb)
  • Price in first year of sale
  • 1,978.00 DM
  • Source of data
  • -- Original-techn. papers.
  • Mentioned in

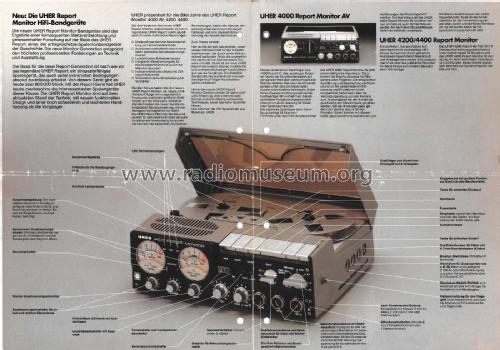

  • -- Original prospect or advert
  Instructions d'emploi UHER 4200-4400 3491 KB
  • Documents regarding this model
  • Author
  • Model page created by Olaf Stenner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Report Monitor is part of the collections of the following members.

Museums

The model Report Monitor can be seen in the following museums.

 Forum

Forum contributions about this model: Uher Werke; München: Report Monitor 4400

Threads: 1 | Posts: 1

Hallo Radiofreunde,

Habe vor kurzem dieses Tonband bei Ebay ersteigert,es war auch ein neuer Motor dabei,es reizte mich schon lange,der Verkäufer schrieb in seiner Beschreibung funktioniert.

Tonband angekommen ausgepackt und in Augenschein genommen als erstes fiel mir der Tonbandteller links auf er hatte lauter Risse Fehler ist bekannt, Verkäufer angeschrieben er gewährte mir 25 Euro Preisnachlass,suchte dann in Ebay nach einem Tonbandteller ich fand ein Schlachtchassis da war der Tonbandteller auch mit dabei und in Ordnung das Chassis ersteigert und auch noch neue Riemen bestellt+ 2 BASF Tonbandspulen DP26 13cm da nur eine Leerspule dabei war.

Tonband zerlegt und Tonbandteller gewechselt die neuen Riemen eingebaut dabei stellt ich fest das der Motor auf einer Seite großes Spiel hatte mindestens 1,5 mm Lager defekt,gut das ein neuer Motor dabei war.

Motor ausgebaut dann wollte ich de neuen Motor einbauen da stellte ich fest die rechte Riemenscheibe war kleiner als auf dem alten Motor wahrscheinlich von einem andern Uher Report.

Die Riemenscheibe müsste man doch abziehen können,ich fand bei Conrad einen Abzieher für Modellbau den bestellte ich mir,den Abzieher musste ich noch ein bisschen zuschleifen damit er zwischen Motor und Riemenscheibe passte,abziehen funktionierte einwandfrei.

Die Riemenscheibe vom alten Motor auf den neuen Motor vorsichtig mit einem Holz aufgebracht,Motor eingebaut,Testlauf funktioniert super.

Jetzt noch alle Lager und Motor mit 2Tropfen Sinterlageröl geschmiert und Tonköpfe+Andruckrolle mit Spiritus und Wattestäbchen gereinigt,waren sehr stark verschmutzt.

Probelauf VOR und Rückspulen funktioniert,Wiedergabe starke Laufgeräusche Tonband wieder zerlegt kann nur am Antriebsrad Capstan liegen, Antriebsrad ausgebaut der Gummi war total hart wie Kunststoff,also wieder bei Ebay nach einem Antriebsrad gesucht fündig geworden bei einem Verkäufer der alte Antriebsräder mit neuen Gummi belegt die werden dann Präzision geschliffen.

Neues gebrauchtes Antriebsrad eingebaut läuft super keine Laufgeräusche mehr.

Tonband sämtlich Funktionen getestet Aufnahme Wiedergabe alles in Ordnung.

Jetzt habe ich mir noch Kabel angefertigt ein Netz+Ladekabel und ein Kabel für Externe Lautsprecher,zum Schluss überlegte ich mir man könnte ja noch einen Bleiakku einbauen einen Akku 6V 3,3Ah Multipower bestellt hat die gleiche Größe wie das Netzteil,die Anschlüsse am Akku ein wenig mit dem Schraubstock nach unten gedrückt passt wie der Orginal Akku.



Gerhard Härtl, 05.Feb.21
