Report Pilot 1000 Kenn-Nr. 1113_35 Transistoren

Uher Werke; München

Data
Forum
Pictures
Collections

  • Year
  • 1969 ?
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 253685

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 35
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Line / Batteries (any type) / 100-240 / 6-7,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.5 W (max.)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Report Pilot 1000 [Kenn-Nr. 1113_35 Transistoren] - Uher Werke; München
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 280 x 90 x 220 mm / 11 x 3.5 x 8.7 inch
  • Notes

  • Professionelles Vollspur-Magnetbandgerät für bildsynchrone Tonaufzeichnung mittels Pilotfrequenzverfahren.

    Die wesentlichen Unterschiede zur Vorgängerversion (Kenn-Nr. 1111) mit gleicher Modell-und Typenbezeichnung sind: auswechselbarer Kopfträger mit hängenden Köpfen / Bandzugregelung der linken Kupplung mittels Stahlseil / Pilotfrequenzaufzeichnung im Gegentaktprinzip / zusätzliche Doppelsteckbuchse für Leitungsausgang, 600 Ohm symmetrisch erdfrei.

  • Net weight (2.2 lb = 1 kg)
  • 3.2 kg / 7 lb 0.8 oz (7.048 lb)
  • Mentioned in

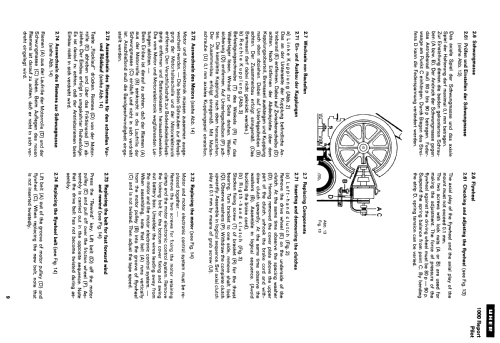

  • - - Manufacturers Literature
  • Author
  • Model page created by Günter Kudicke. See "Data change" for further contributors.
