Royal SG561

• Country
• Germany

• Manufacturer / Brand
• Uher Werke; München

• Year
• 1976 ??

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 94766

• Picture

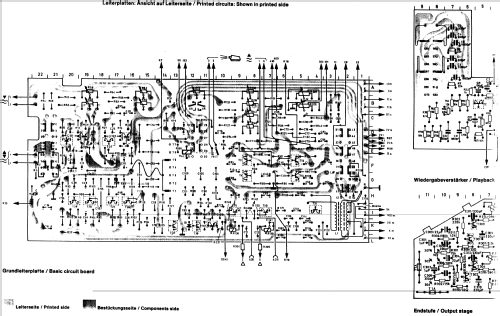

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 44

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 240; 250 Volt

• Loudspeaker
• 2 Loudspeakers / Ø 15 cm = 5.9 inch

• Power out
• 20 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Royal SG561 - Uher Werke; München

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 460 x 192 x 355 mm / 18.1 x 7.6 x 14 inch

• Notes
• HiFi-Tonband mit auswechselbarem Tonkopfträger 2- oder 4-Spur. Longlife-Tonköpfe (Recovac). Eingebautes Stereo-Mischpult und eingebaute HiFi-Endstufe mit 2x10 Watt Sinus. Vor-/Hinterbandkontrolle in Stereo und Monitor-Ausgang. 2 Aussteuerungsinstrumente mit Spitzenwertanzeige. Eingebauter Steuerkopf für synchrone Filmvertonung. Start/Stop fernsteuerbar. 18cm Spulen maximal. 4 Bandgeschwindigkeiten. Trickmöglichkeiten: Synchro-Play, Multi-Play, Echo und Hall. Impulsgeber und Steuereinrichtung für Dia-Projektoren (Diapilot). Übertragungsbereich (19cm/s): 20-20000 Hz.

• Net weight (2.2 lb = 1 kg)
• 13.1 kg / 28 lb 13.7 oz (28.855 lb)

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Berthold Spilles. See "Data change" for further contributors.
