• Country
• Germany

• Manufacturer / Brand
• Uher Werke; München

• Year
• 1976/1977

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 73072

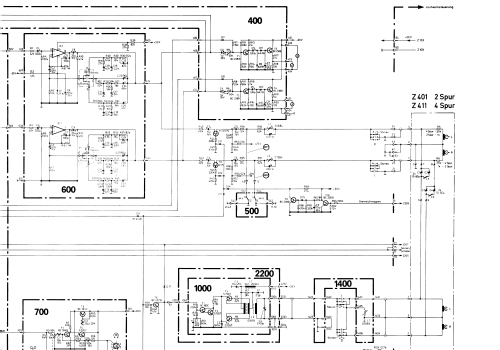

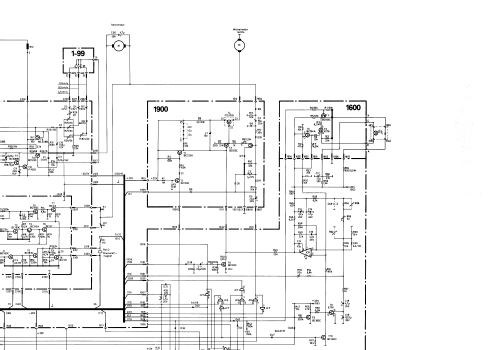

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110-130; 220-240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Uher Logic SG630 - Uher Werke; München

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 510 x 400 x 146 mm / 20.1 x 15.7 x 5.7 inch

• Notes
• Das Uher SG-630 hat 3 Bandgeschwindigkeiten: 4,75/9,5/19 cm/sek; für Spulen bis 26,5 cm Ø, Frequenzgang bei 19 cm/sek: 30-22000 Hz; Hinterbandkontrolle; 4 Motoren; Bandtransport durch Omega-Schlaufe - keine Andruckrolle; 2 oder 4 Köpfe je nach Kopfträger, davon 1 Extra-Kopf für Dia-Show. Senkrechter oder waagerechter Betrieb ist beim Uher SG630 Logic möglich.

  Wir haben hier ausnahmsweise den Hersteller mit in das Namensfeld übernommen, damit auch Laien, die irrtümlich den Hersteller eingeben, leicht auf das Modell stossen. Falls Sie ein anderes Modell suchen, bitte die "erweiterte Suche" benutzen, wo Sie sowohl Firma wie auch andere Parameter angeben können - oder in "Einfache Suche nach Modell" lediglich die Bezeichnung ohne Hersteller eingeben und auf der Trefferliste links nach Land und Hersteller gehen.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Price in first year of sale
• 1,700.00 DM

• Source of data
• Handbuch VDRG 1976/1977 / Radiokatalog Band 2, Ernst Erb

• Author
• Model page created by Iven Müller. See "Data change" for further contributors.
